Majhen komplet razdelilnih omaric

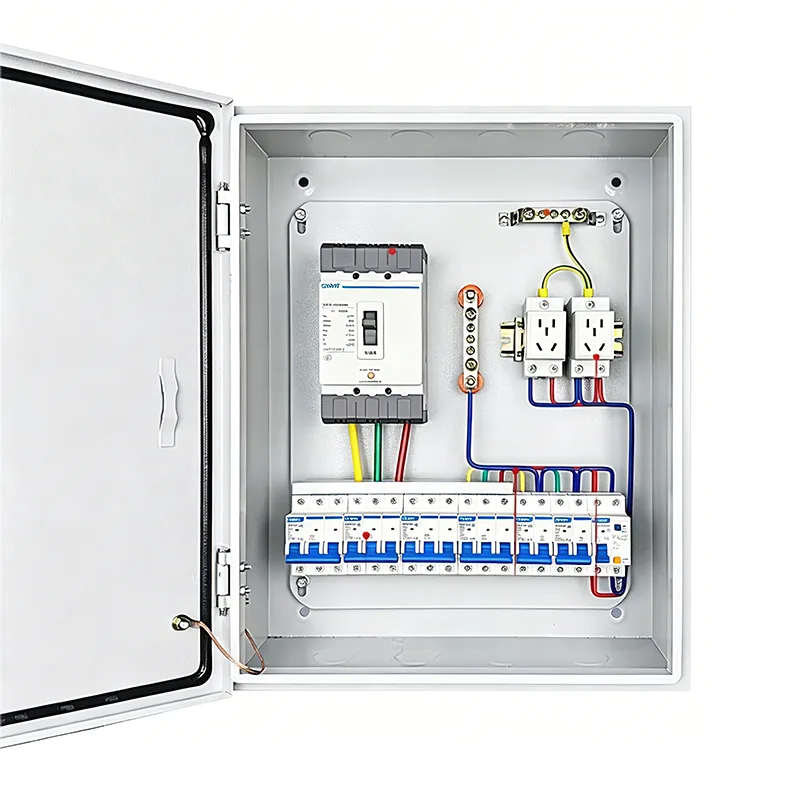

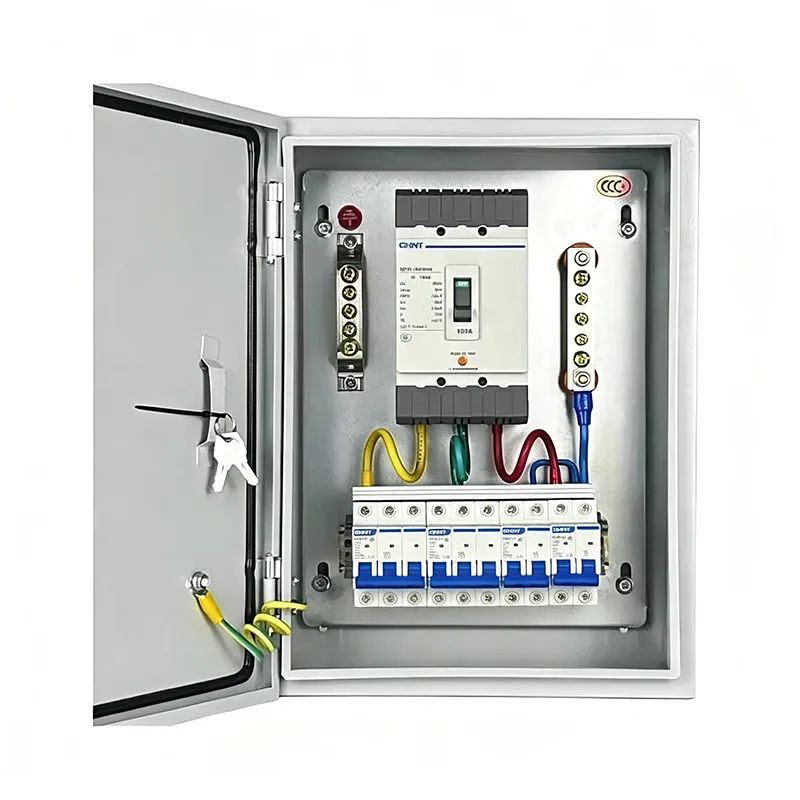

Majhen komplet razdelilnih omaric združuje različne električne komponente v skladu s specifično shemo vezja, nameščene v majhni kovinski omarici. Čeprav je majhen, je popolna enota elektroenergetskega sistema. Shangming je dobavitelj tega izdelka, ponujamo pa tudi različne druge vrste razdelilnih omar in škatel.

Sestava izdelka

Shangmingov majhen komplet razdelilnih omaric ima napreden dizajn in zanesljivo kakovost. Kar zadeva komponente, ta serija ni le zbirka več razdelilnih omaric, temveč modularna zbirka enot, znanstveno konfigurirana na podlagi logike električnega sistema, funkcionalne delitve in koordinacije namestitve.

1. Podporni sistem škatle

Ta del je odgovoren za fizično zaščito škatle.

Ohišje: običajno iz hladno valjane jeklene plošče ali nerjavečega jekla.

Montažne tirnice: Standardne kovinske tirnice, razporejene vodoravno znotraj škatle za hitro montažo odklopnikov in drugih komponent.

Panel: Opremljen z vrati; na voljo so prilagodljiva okna za ogledovanje vrat, ki izpostavljajo samo upravljalni ročaj odklopnika, da se prepreči nenameren stik z deli pod napetostjo.

2. Primarni distribucijski sistem

Primarni distribucijski sistem skrbi za distribucijo električne energije, zagotavlja nadzor in zaščito.

Glavni odklopnik: glavno krmilno stikalo za celotno škatlo, ki se uporablja za nujne izpade električne energije ali vzdrževanje.

Miniaturni odklopnik: Zagotavlja zaščito pred preobremenitvijo in kratkim stikom za vsako vejo tokokroga.

Naprava za preostali tok (RCD): Nadzoruje uhajanje toka in takoj prekine napajanje v primeru nevarnosti električnega udara.

Prenapetostna zaščita: absorbira trenutno visoko napetost, ki nastane zaradi udara strele ali nihanj v električnem omrežju, in tako ščiti natančne električne naprave na koncu.

3. Pomožni in nadzorni sistem

Indikatorske lučke: Rdeča za delovanje, zelena za zaustavitev, rumena za napako, prikazuje trenutno stanje napajanja.

Merilni instrument: majhen merilnik energije na DIN letev za spremljanje napetosti, toka ali porabe energije.

Priključni blok: Za pravilno povezavo zunanjih kablov za obremenitev, kar olajša prihodnje vzdrževanje.

4. Električni priključki in dodatki

Zbiralke: bakrene zbiralke v obliki glavnika ali vilic, ki nadomeščajo neurejene mostičke, zaradi česar so povezave med odklopniki bolj kompaktne in zmanjšujejo nastajanje toplote.

Ozemljitvena in nevtralna zbiralka: uporablja namenske bakrene trakove za centralno povezavo nevtralnih in ozemljitvenih žic vseh tokokrogov.

Notranji kabelski snop: Žice, ki zavirajo gorenje, izpolnjujejo trenutne nazivne zahteve, speljane skozi kabelske police z jasnimi oznakami številke žice.

Kako izbrati pravo celotno razdelilno omarico?

Pred začetkom projekta je ključnega pomena, da pravilno identificirate celotno konfiguracijo razdelilne omarice. Neustrezna izbira lahko povzroči funkcionalno redundanco, nepotrebne stroške, težave pri namestitvi ali omejeno prihodnjo širitev.

1. korak: Določite scenarije uporabe in karakteristike obremenitve

Prosimo, potrdite naslednja vprašanja:

1. Kje bo uporabljen?

Notranja sušilnica → IP40 zadostuje

Zunaj/črpalnica/morje → Zahteva IP54/IP65, material iz nerjavečega jekla

2. Katero opremo bo napajal?

Razsvetljava/vtičnice: Enofazna, nizek tok (≤32A)

Motorji/varilni stroji: trifazni, visoki tok (≥32A), zahteva toplotne releje/kontaminatorje

Pametne naprave: Zahteva 24 V DC, komunikacijski vmesnik

3. Ali je potreben avtomatiziran nadzor?

Ročni zagon/ustavitev → Osnovni napajalnik

Samodejno logično/oddaljeno spremljanje → Zahteva PLC/HMI Box

2. korak: Izračunajte električne parametre in določite zmogljivost

1. Ocena skupne obremenitve

Navedite moč (kW) in delovno napetost vse električne opreme. Če imate težave, vam lahko tehnična ekipa Shangming pomaga potrditi.

Izračunajte skupni tok ob upoštevanju faktorja simultanosti Kx = 0,7–0,9;

primer:

3 x 5,5 kW motorji (380 V) → Tok enega motorja ≈ ​​11 A, skupni tok ≈ 3 × 11 × 0,8 = 26,4 A;

Razsvetljava 5kW (220V) → Tok ≈ 23A;

Priporočen glavni dohodni vod ≥63A.

2. Načrtovanje podružnic

Vsaka vrsta obremenitve mora imeti neodvisno vezje, da se izognete motnjam. Tok enega tokokroga ≤ 80 % nazivne vrednosti odklopnika.

Za pomembno opremo je priporočljivo imeti ločen tokokrog + UPS.

3. korak: Določite število in kombinacijo ohišij

Preprost scenarij: 1 integrirano ohišje

Srednje zapleten scenarij: 2–3 ohišja

Visoka kompleksnost in visoke varnostne zahteve: 3–6 ohišij

4. korak: Izberite stopnjo zaščite in material

Izdelki podjetja Shangming nudijo stopnjo zaščite od IP30 do IP66, materiali pa vključujejo hladno valjano jeklo in nerjavno jeklo.

Če imate varnostne in obveščevalne zahteve in morate izboljšati udobje prihodnjega vzdrževanja na podlagi določene lokacije namestitve, se obrnite na nas. Shangming bo pregledal izvedljivost in zagotovil ponudbo in vzorce v 1-2 delovnih dneh na podlagi risb in tehničnih zahtev.

pogosta vprašanja

V: Zakaj izbrati majhen komplet razdelilnih omaric namesto ene same velike omare?

O: Majhne, ​​popolne razdelilne omarice je mogoče prilagodljivo kombinirati z različnimi funkcionalnimi ohišji glede na dejanske potrebe. Nekateri kabli in komponente so vnaprej integrirani v tovarni, zaradi česar je namestitev na kraju samem preprostejša in hitrejša ter primerna za omejene ali nepravilne prostore. Med vzdrževanjem je funkcionalna cona jasno definirana, kar olajša odpravljanje težav in popravilo.

V: Kako izvajati dnevno vzdrževanje in pregled?

O: Vsako četrtletje preverite stanje delovanja vseh odklopnikov in kontaktorjev, da se prepričate, da ni pregrevanja ali popuščanja.

Redno čistite prah, ki se je nabral v ohišju, še posebej hladilni ventilator in filtre. Preverite tesnila okvirja vrat glede staranja in razpok ter jih po potrebi zamenjajte.

Zabeležite rezultate inšpekcijskih pregledov in korektivne ukrepe po vsakem vzdrževanju zaradi sledljivosti.
