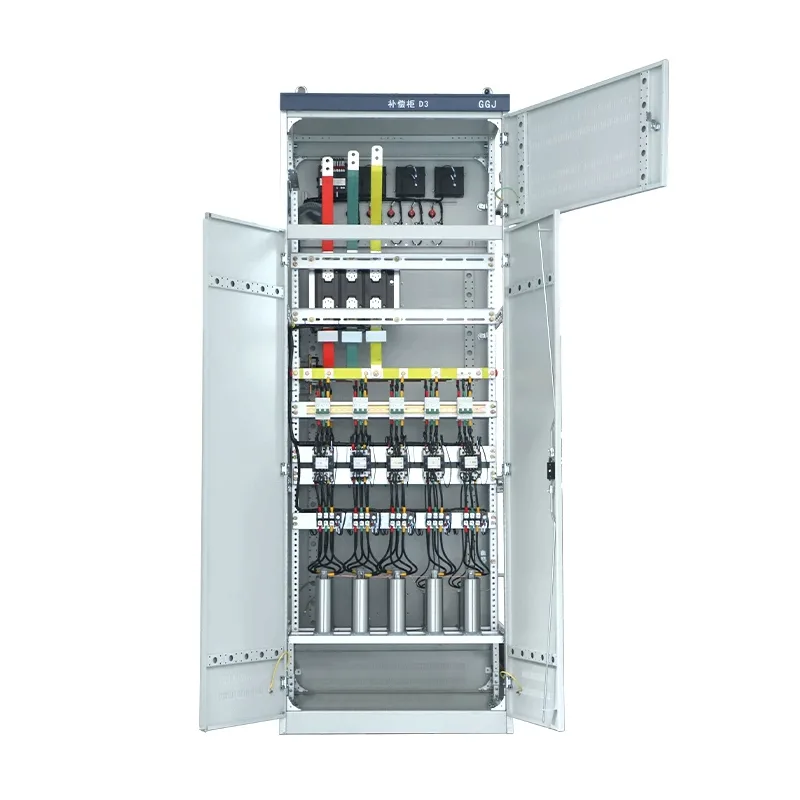

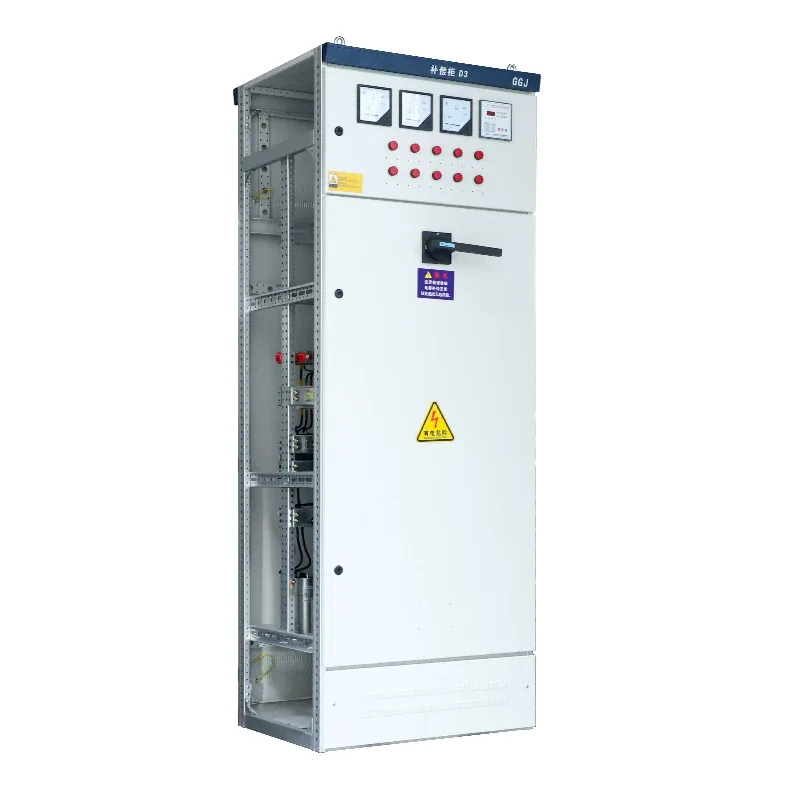

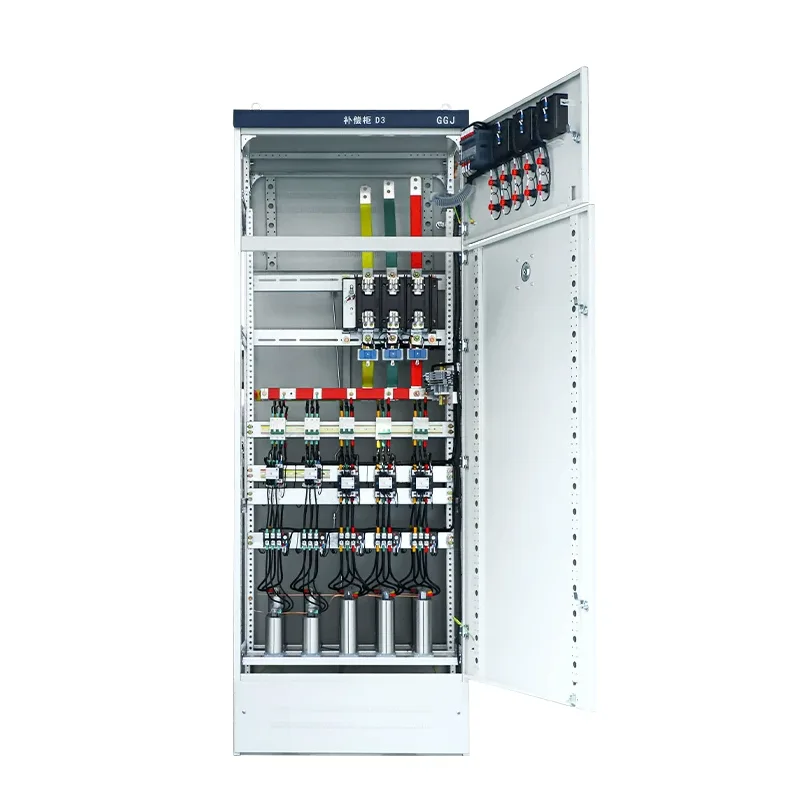

GGJ Nizkonapetostna omarica za kompenzacijo jalove moči

Omarica za kompenzacijo nizkonapetostne jalove moči GGJ je eden od običajnih modelov, ki jih lahko zagotovi Shangming. Kot tovarna vam ponujamo izdelek neposredno po konkurenčni ceni. Ta izdelek lahko izboljša faktor moči, prihrani energijo in zmanjša porabo ter izboljša kakovost delovanja električnega omrežja.

Osnovno delovno načelo

Glavna naloga omarice za kompenzacijo nizkonapetostne jalove moči GGJ je uporaba vodilnega toka, ki ga ustvarijo kondenzatorji, za izravnavo zaostajajočega toka, ki ga ustvarijo induktivna bremena, s posebno logiko in koraki.

1. Spremljanje v realnem času: Inteligentni krmilnik vzorči sistemsko napetost, tok in faktor moči (cosφ);

2. Presoja povpraševanja: Ko je cosφ < nastavljena vrednost (običajno 0,92–0,95), se sproži kompenzacija;

3. Samodejno preklapljanje: Kondenzatorske banke se vklapljajo v skladu s prednastavljenimi strategijami (ciklično/kodirano/mehko krmiljenje);

4. Preklop z ničelnim prehodom (izbirno): tiristorska stikala (TSC) se uporabljajo za doseganje preklapljanja z ničelnim udarnim tokom, kar podaljša življenjsko dobo kondenzatorja.

Zakaj so potrebne kompenzacijske omare GGJ?

Večina industrijskih bremen, kot so motorji, transformatorji in varilni stroji, je induktivnih bremen. Te naprave za vzpostavitev magnetnega polja ne porabijo samo delovne moči, ampak tudi znatno količino reaktivne moči.

Brez kompenzacije se bo faktor moči zmanjšal (pod 0,9), kar bo povzročilo velika nihanja napetosti v električnem omrežju, izgubljeno zmogljivost transformatorja in celo globe s strani elektropodjetja.

Po namestitvi nizkonapetostne omarice za kompenzacijo jalove moči GGJ se s priključitvijo kondenzatorjev ustvari jalovi tok, ki ga zahteva induktivno breme, s čimer se izboljša faktor moči glavnega voda (običajno nastavljen med 0,92 in 0,98).

Jedrne komponente

Omarica za kompenzacijo nizkonapetostne jalove moči podjetja Shangming GGJ ni preprosta stikalna naprava. Združuje naslednje komponente z natančnostjo, kar zagotavlja zanesljivo kakovost in stabilno delovanje z našimi strogimi procesi in preskusnimi postopki.

● Samodejni krmilnik jalove moči: odgovoren za spremljanje faktorja moči električnega omrežja v realnem času. Ko pade pod nastavljeno vrednost, samodejno izda ukaz za priključitev kondenzatorjev.

● Nizkonapetostni kondenzator s samozdravljenjem: glavna komponenta za shranjevanje energije, ki zagotavlja napreden reaktivni tok.

● Preklopna stikala: Vključuje namenske kondenzatorske kontaktorje in kompozitna stikala. Prvo je mehansko stikalo z napravami za dušenje vhodnega toka, medtem ko drugo doseže preklapljanje skozi ničlo, odpravlja iskre in vklopni tok, primerno za pogoste preklopne aplikacije.

● Serijski reaktor: uporablja se za zatiranje harmonikov in omejevanje zagonskega toka med preklapljanjem kondenzatorja, ki ščiti kondenzatorje pred izgorevanjem.

● Varovalka: Zagotavlja zaščito pred kratkim stikom.

Temeljne prednosti

1. Varčevanje z energijo in zmanjšanje stroškov: GGJ omarica za kompenzacijo nizkonapetostne jalove moči izboljša faktor moči, s čimer se izogne ​​kaznim zaradi pristojbin za prilagajanje moči urada za napajanje. To je pogosta težava, s katero se srečujemo pri delu z domačimi kitajskimi strankami, in je dizajn, ki ustreza njihovim potrebam. Zmanjšuje izgube električnega toka in bakra (I²R) ter prihrani 5–15 % pri računih za elektriko.

2. Izboljšana kakovost električne energije: kompenzacijska omarica stabilizira napetost vodila, preprečuje padce napetosti, ki jih povzroči zagon in zaustavitev motorja, sprosti zmogljivost transformatorja in odloži naložbo v razširitev zmogljivosti.

3. Avtomatsko delovanje: Uporabljamo napredno zasnovo, ki zagotavlja stabilno delovanje. Oprema se lahko samodejno vklopi in izklopi 24/7 brez ročnega posredovanja. Lahko samodiagnosticira običajne napake, kot so okvara kondenzatorja in alarmi za previsoko temperaturo. Tehnična podpora je kadar koli na voljo pri Shangmingu.

4. Visoka varnost: kondenzatorji uporabljajo tehnologijo samopopravljanja suhega tipa, samodejno izolirajo napake in preprečujejo eksplozije. Reaktor duši resonanco in preprečuje, da bi kompenzacija postala katastrofalna.

Primerjava GGJ z drugimi metodami nadomestil

GGJ je kralj stroškovne učinkovitosti, saj zagotavlja najbolj ekonomično kompenzacijo jalove moči v harmonično vodenih sistemih v ustaljenem stanju.

Pogoste napake in predlogi za odpravljanje težav
