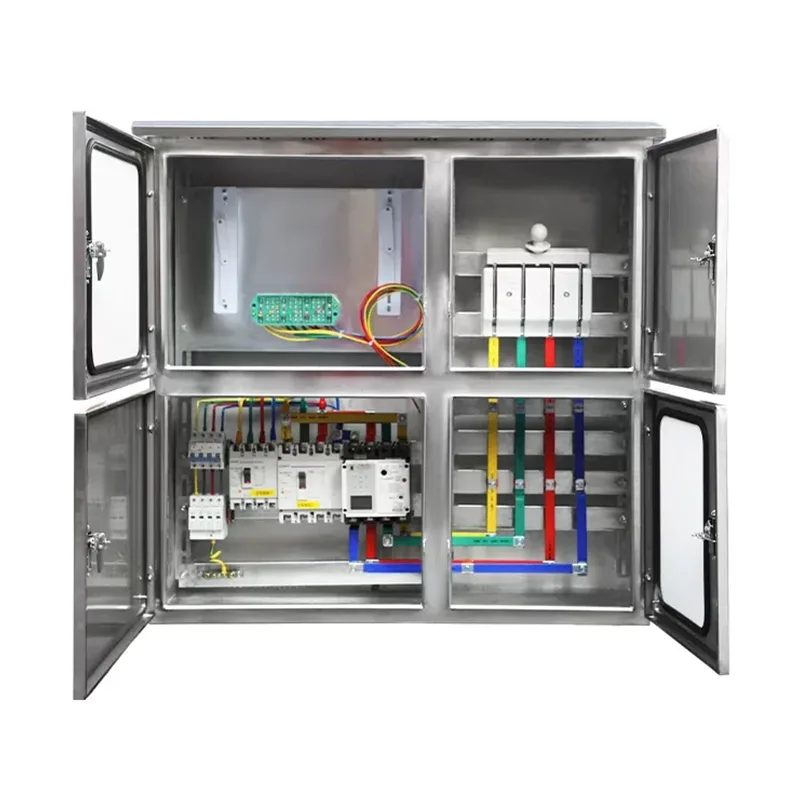

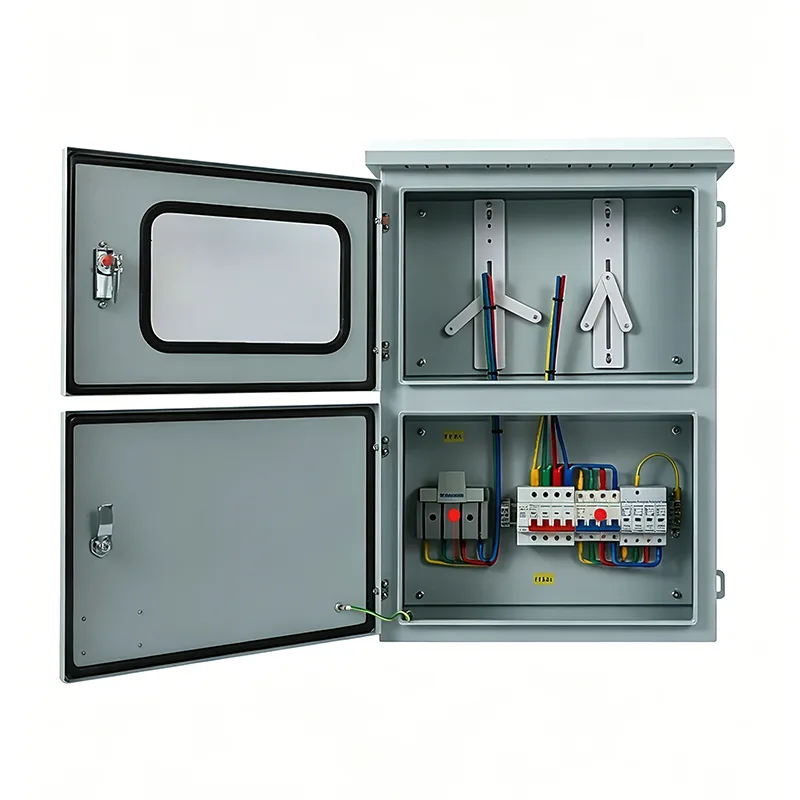

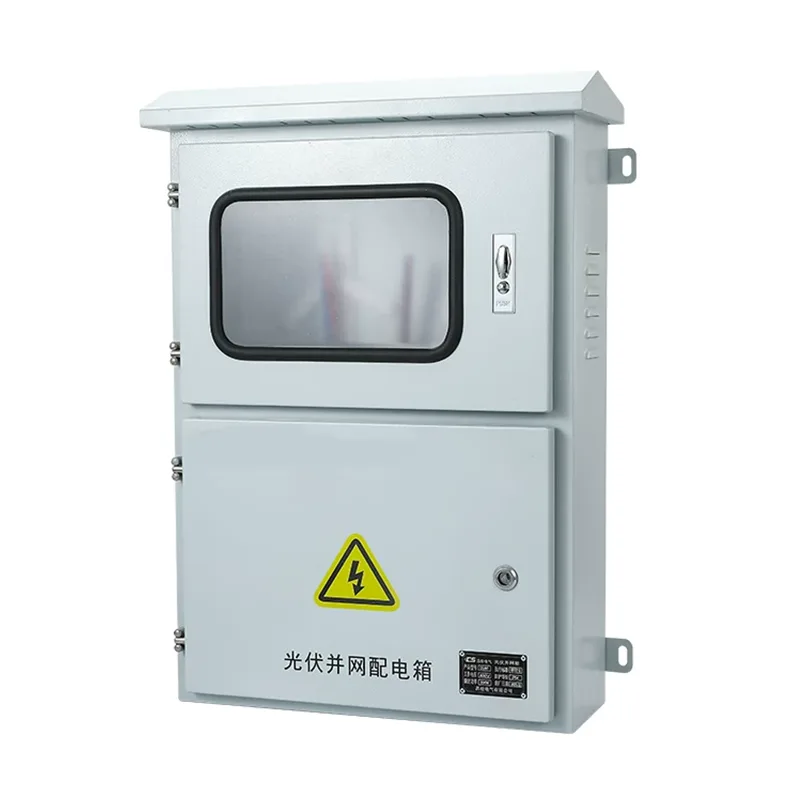

Zunanja fotovoltaična priključna omarica, povezana z omrežjem

Zunanje fotonapetostne razdelilne omarice, povezane z omrežjem, se uporabljajo med enosmerno stranjo fotovoltaičnega sistema za proizvodnjo električne energije in pretvornikom. Če želite ta izdelek prilagoditi po konkurenčni ceni, lahko izberete Shangming in postali bomo vaš zaupanja vreden dobavitelj.

Osnovne funkcije

Zunanja fotovoltaična priključna omarica, povezana z omrežjem, vključuje zaščito, izolacijo in nadzor. Podpiramo prilagojene številke vezij, komponente blagovnih znamk in inteligentne funkcije. Za posebne konfiguracijske rešitve in ponudbe nas kontaktirajte.

1. Povezovanje nizov in porazdelitev toka

PV elektrarne so sestavljene iz več zaporedno povezanih sončnih kolektorjev. Razvodna omarica, povezana z omrežjem, služi kot konvergentni in ranžirni zaščitni mehanizem.

Konvergentna funkcija: zbere enosmerno moč iz več nizov na eno vodilo za izhod v pretvornik, kar poenostavlja ožičenje in prihrani pri stroških kabla za enosmerni tok.

Ranžirna zaščita: Vsak vhod je opremljen z neodvisno enosmerno varovalko. Ko pride do kratkega stika v enem nizu, je napaka omejena na to vejo, ne da bi vplivala na normalno proizvodnjo električne energije drugih nizov.

2. Zaščita pred strelo in prenapetostjo

Ker so fotovoltaični paneli nameščeni na odprtih strehah ali tleh, so zelo dovzetni za udare strele. Prenapetostna zaščita, vgrajena v razdelilno omarico, lahko zazna trenutne visoke napetosti v liniji in v nanosekundah odvede prenapetost na tla.

Služi kot prva obrambna linija pred razsmernikom in preprečuje inducirane udare strele, ki bi lahko poškodovali elektronske komponente pretvornika.

3. Varnostna izolacija in fizični odklop

Ohišje je opremljeno z visokonapetostnim enosmernim ločilnim stikalom ali odklopnikom. Ko je potrebno vzdrževanje na pretvorniku ali nadaljnji opremi, ročni odklop priključne omarice zagotovi, da je stran za vzdrževanje popolnoma brez napetosti, kar ščiti varnost osebja.

Shangmingovo ohišje, povezano z omrežjem, je visoko zmogljivo in zanesljivo ter omogoča varno prekinitev toka med delovanjem sistema in preprečuje nastajanje nevarnih oblokov, ki bi lahko povzročili požar.

4. Zaščita pred povratnim polnjenjem

Zjutraj, zvečer ali v oblačnih dneh se lahko izhodna napetost različnih nizov razlikuje. Brez zaščite lahko strune z višjo napetostjo tečejo tok nazaj v strune z nižjo napetostjo.

Na voljo so izbirne povratne polnilne diode, ki zagotavljajo, da tok teče samo enosmerno do pretvornika, kar preprečuje lokalno pregrevanje ali celo požar, ki ga povzroči povratni tok.

5. Varstvo okolja in spremljanje stanja

Ker bo ta izdelek nameščen na prostem, ima ohišje stopnjo zaščite IP65/IP66 za preprečevanje korozije zaradi deževnice in UV-staranja. Notranje precizne komponente delujejo zanesljivo skozi 25-letno življenjsko dobo elektrarne.

Izbirna funkcija inteligentnega nadzora spremlja tok, napetost in notranjo temperaturo vsakega niza v realnem času in takoj sproži alarm v primeru nenormalne proizvodnje električne energije.

Zakaj morajo biti fotovoltaične razdelilne doze, povezane z omrežjem, vodotesne za zunanjo uporabo?

PV sistemi so običajno nameščeni na strehah ali na odprtih poljih, priključne omarice, povezane z omrežjem, pa morajo prenesti naslednje resne izzive:

Ekstremne temperaturne razlike: Poletne temperature lahko dosežejo več kot 70 °C, zimske pa lahko padejo do -30 °C.

UV sevanje: Dolgotrajna zunanja izpostavljenost sončni svetlobi zahteva UV stabilnost; sicer pa so nagnjeni k staranju.

Vlaga in kondenzacija: Biti morajo odporni proti dežju in opremljeni z odzračevalnim ventilom za odvajanje notranje kondenzacije in preprečevanje navlaževanja električnih komponent.

Zato je za normalno uporabo in izogibanje pogostemu vzdrževanju med delovanjem, ohranjanje stabilnega delovanja in življenjske dobe bistvena zunanja vodotesna zasnova.

Scenariji aplikacij in priporočila za konfiguracijo

Shangmingove zunanje fotonapetostne razdelilne omarice, povezane z omrežjem, je mogoče uporabiti v celotni verigi fotovoltaične industrije, od stanovanjskih streh do velikih zemeljskih elektrarn. Zagotovili bomo priporočila za konfiguracijo na podlagi običajnih scenarijev.

1. Stanovanjski porazdeljeni fotovoltaični sistemi

Ta vrsta uporabe je zelo pogosta, običajno nameščena na strehah ali stenah vil ali samozidanih hiš na podeželju. Zbira več fotovoltaičnih panelov iz različnih orientacij na strehi in zagotavlja osnovno zaščito pred strelo.

Priporočila za konfiguracijo: škatla mora imeti čist videz in majhno velikost, 1-4 vhode nizov in biti opremljena z visoko občutljivim nadzorom požarne zaščite.

2. Industrijske in komercialne strešne elektrarne

V tem primeru se omrežna škatla namesti na ravne strehe tovarniških delavnic, logističnih skladišč ali velikih trgovskih centrov. Za srednje velike zmogljivosti za proizvodnjo električne energije vnaprej združi na desetine fotovoltaičnih nizov, preden vstopijo v pretvornik nizov.

Priporočila za konfiguracijo: škatla potrebuje visoko korozijsko odpornost, 8-16 nizov vhodov in običajno vključuje pametni komunikacijski modul, ki vzdrževalnemu osebju olajša ogled toka vsake veje v nadzorni sobi.

3. Velike zemeljske elektrarne in sončne puščave

Zbiralne škatle, razdeljene v puščavah, gorah ali velikih odprtih prostorih, se imenujejo kombinirane škatle. Kot primarne kombinirane naprave zbirajo tok iz tisočih sončnih kolektorjev in ga prenašajo v centralizirani pretvornik.

Priporočilo za konfiguracijo: IP66, namenjeno visokonapetostnim sistemom 1500 V, opremljeno z diodami proti vzvratni smeri in natančnimi funkcijami za spremljanje niza ter ima aktivne hladilne/dihalne ventile.

4. Solar + Scenariji čezmejne uporabe

Solarni nadstreški za avtomobile: Zagotovite napajanje polnilnih postaj za električna vozila. Razvodna omarica je nameščena na stebrih nadstreška za avtomobile, da zaščiti spodnje polnilne postaje pred sončnimi sunki.

Solarni komplementarni sistemi za kmetijstvo in ribištvo: nameščeni na nosilcih nad kmetijskimi zemljišči ali ribniki. Posebne zahteve obstajajo za odpornost proti vlagi in odpornost proti kislinski/alkalni koroziji; priporočljivo je nerjavno jeklo.

Zakaj izbrati nas?

Shangming izvira iz Yueqinga v Wenzhouju na Kitajskem, regije, ki je znana kot "električna prestolnica Kitajske". Z izkoriščanjem dobro razvite industrijske verige grozda elektroindustrije Yueqing smo vzpostavili strog in učinkovit sistem nadzora proizvodnje in kakovosti. Naš portfelj izdelkov zajema več kot 200 serij in 6000+ modelov, ki so v skladu z glavnimi svetovnimi električnimi standardi.

Izbira naših inteligentnih kompletov opreme vključuje funkcije zaznavanja interneta stvari in daljinskega nadzora, kar omogoča spremljanje parametrov v realnem času, kot so temperatura, vlažnost in tok. To zagotavlja stabilno delovanje in varno napajanje.
