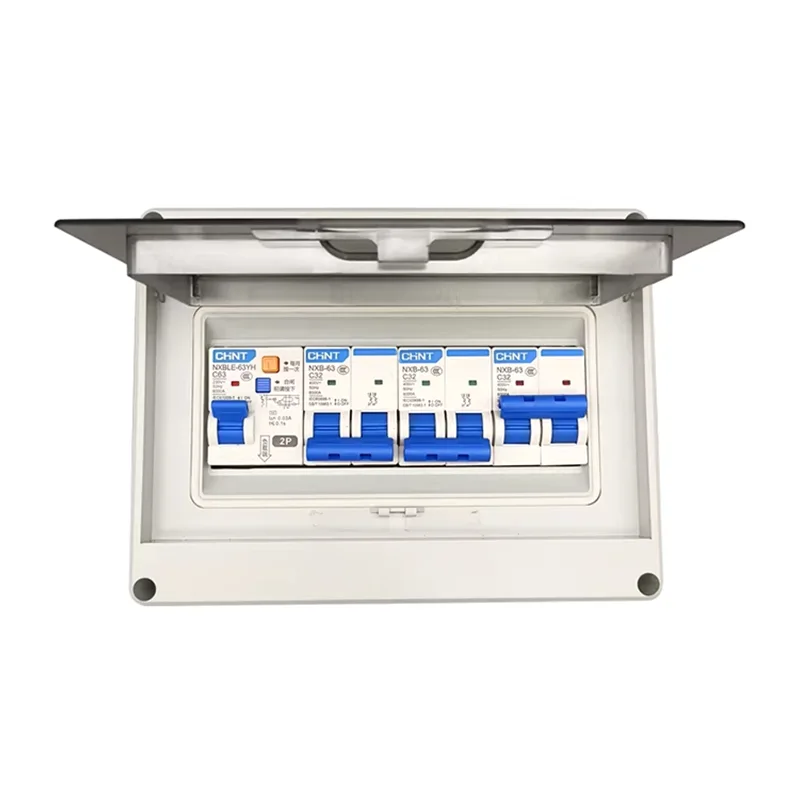

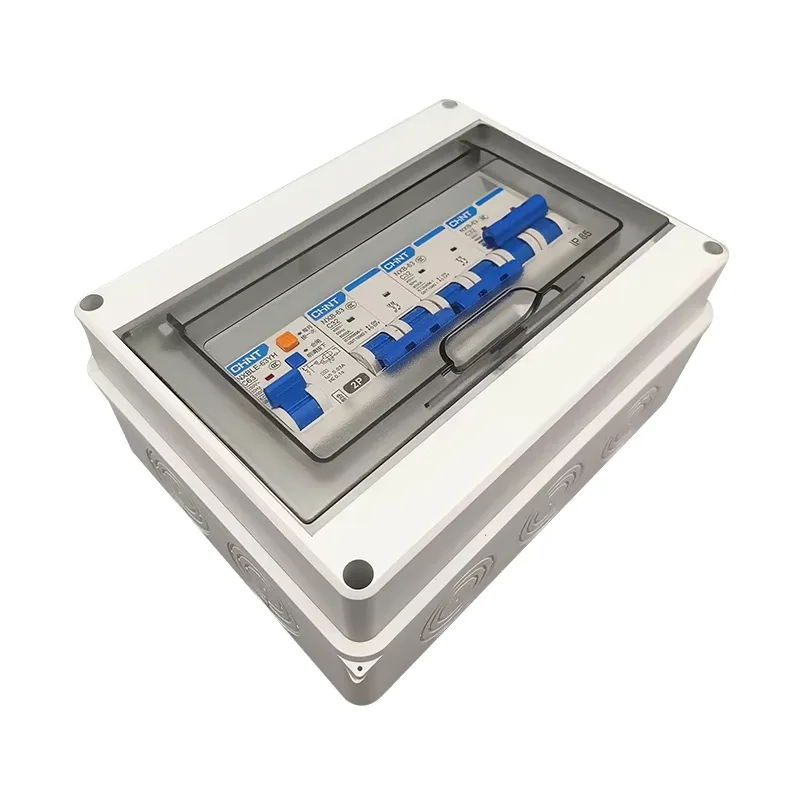

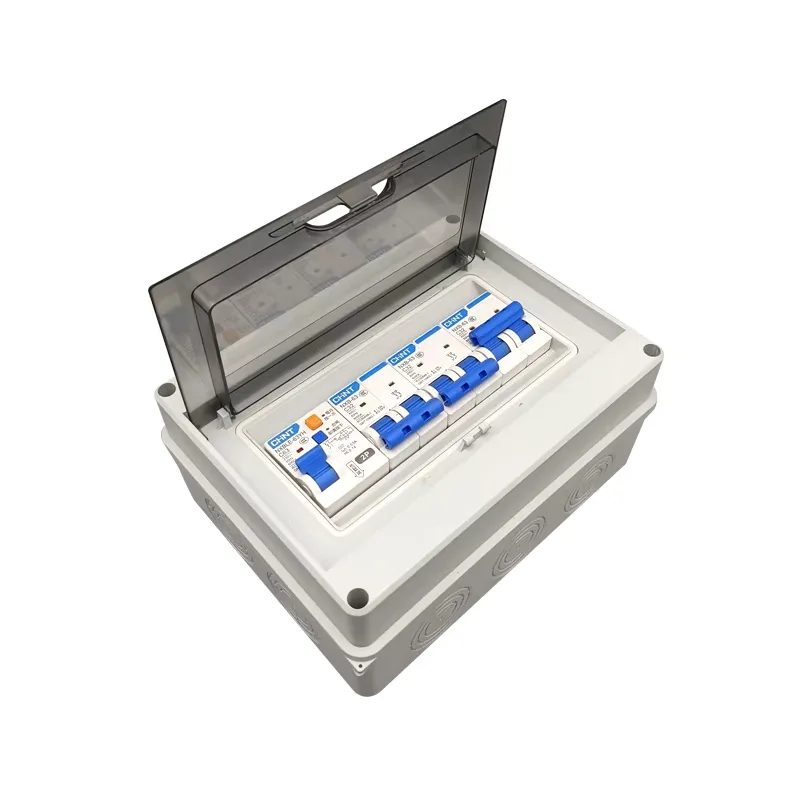

Razdelilna omarica zračnega odklopnika

Choosing Shangming, a Chinese company, as your air circuit breaker distribution box supplier will grant you access to technical support and competitive pricing. Ta razdelilna omarica podpira inteligentno spremljanje in daljinsko upravljanje.

Glavne funkcije

Glavni nadzor napajanja: kot glavno vhodno stikalo za nizkonapetostni sistem je razdelilna omarica zračnega odklopnika odgovorna za krmiljenje glavnega stikala za napajanje celotne zgradbe ali proizvodne linije, ki nadzoruje stanje vklopa/izklopa celotnega sistema za distribucijo električne energije.

Več zaščit: oprema zagotavlja natančno tristopenjsko zaščito: dolgo zakasnitev preobremenitve, kratek stik s kratko zakasnitvijo, trenutna zaščita kratkega stika in zaščita pred napako na zemlji.

Nadzor moči: Zračni odklopnik lahko integrira inteligentni krmilnik za prikaz podatkov v realnem času, kot so napetost, tok, frekvenca in faktor moči.

Hierarhično zaklepanje: razdelilno omarico zračnega odklopnika je mogoče logično zakleniti z zgornjimi transformatorji ali spodnjimi razvodnimi omaricami, da preprečite, da bi kaskadni izklop povzročil obsežne izpade električne energije, zaščitil kable, opremo in varnost osebja.

Primerjava izdelkov: Razdelilna omarica zračnega odklopnika v primerjavi s standardno razdelilno omarico

Kako izbrati prave specifikacije razdelilne omarice zračnega odklopnika?

Pravilna izbira bo izboljšala poznejšo namestitev, vzdrževanje, delovanje in življenjsko dobo. Shangming, kot proizvajalec razdelilnih omaric za zračne odklopnike, nudi nasvete na podlagi standardnega izbirnega postopka: Uporaba → Napetost → Tok → Kapaciteta kratkega stika → Strukturna oblika → Specifikacije omarice → Shema odhodne linije → Inteligentna konfiguracija → Okoljsko preverjanje.

I. Pojasnite vlogo

Preden izberete specifikacije, najprej določite funkcijo razdelilne omarice zračnega odklopnika v vašem sistemu.

Nizkonapetostna glavna vhodna razdelilna omarica: Služi kot glavno stikalo za celoten nizkonapetostni sistem, ki ustreza največji obremenitvi in ​​največjemu toku kratkega stika.

Razdelilna omarica vodila: Uporablja se za povezavo med dvema odsekoma zbiralke; ključna vidika sta zmogljivost vezi in delovna frekvenca.

Pomembna razdelilna omarica napajalnika: Napaja kritično opremo, ki zahteva visoko zanesljivost in selektivno zaščito.

Različne aplikacije zahtevajo precej različne specifikacije; to je prvi korak.

II. Določite nazivno napetost in vrsto sistema

Običajne nazivne napetosti: AC 380V / 400V / 690V, morajo biti skladne z napajalnim sistemom na kraju samem.

Vrsta sistema: Trifazni trižilni / Trifazni štirižilni. Preverite, ali sta potrebna nevtralni (N) vod in zaščitni ozemljitveni vod (PE).

Zaradi napačne napetosti in vrste sistema bo oprema neposredno onemogočena.

III. Izračunajte in izberite nazivni tok

Izračunajte dejanski obremenitveni tok in povzemite načrtovani tok vseh spodnjih tokokrogov na podlagi največjih sočasnih delovnih pogojev.

Pri izbiri priporočamo, da rezervirate razumno rezervo, običajno 10–30 % za prihodnjo širitev.

Običajne ocene nazivnega toka ACB: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A–6300 A.

Načeloma mora biti dolgoročni obratovalni tok ≤ 80 %–90 % nazivnega toka ACB.

IV. Preverjanje prekinitvene zmogljivosti kratkega stika

Mnogi kupci spregledajo to točko pri izbiri odklopnikov, vendar je ključnega pomena. Nezadostna prekinitvena zmogljivost lahko resno ogrozi varnost.

Določiti je treba tok kratkega stika na mestu namestitve, izračunan iz zmogljivosti transformatorja, impedance in dolžine kabla.

Izberite ustrezno prekinitveno zmogljivost: Icu / Ics ≥ največji tok kratkega stika sistema.

Običajne vrednosti: 50kA, 65kA, 80kA, 100kA.

V. Izbira strukture odklopnika

Fiksni ACB: nizki stroški, vzdrževanje zahteva izpad električne energije.

Predalni ACB: priročno vzdrževanje, podpira neprekinjeno vzdrževanje, pogosteje se uporablja v industrijskih projektih.

VI. Določanje specifikacij in strukture razdelilne omarice

Dimenzije omarice so odvisne od specifikacij ACB, kapacitete zbiralke in števila izhodnih tokokrogov. Glavne vrste so stenske in talne.

Stopnja zaščite: Notranji: IP30 / IP40; Zunanji: IP54 / IP65.

VII. Izbira konfiguracije zbiralke in odhodne linije

Specifikacije zbiralke je treba izbrati glede na nazivni tok in presek bakrene zbiralke, ob upoštevanju dviga temperature in dolgoročnega delovanja.

Vrste vezja izhodne linije: izhodna linija MCCB, izhodna linija MCB, direktna kabelska izhodna linija.

Ali je potrebno rezervno vezje? Če je tako, rezervirajte prostor za prihodnjo širitev zmogljivosti.

VIII. Inteligentne funkcije in konfiguracija dodatne opreme

Izbirne funkcije vključujejo: nadzor toka, napetosti in energije; komunikacijski vmesnik; daljinsko odpiranje in zapiranje; alarm za napake in povratne informacije o stanju.

Inteligentni tip je priporočljiv za tovarne, podatkovne centre in projekte javnih zgradb.

IX. Preverjanje pogojev okolja in uporabe

Prosimo, potrdite naslednje okoljske dejavnike:

Temperatura okolja (za visoke temperature je potrebno zmanjšanje)

Nadmorska višina namestitve

Prisotnost prahu, vlage ali jedkih plinov

Ali je potresno načrtovanje potrebno?
