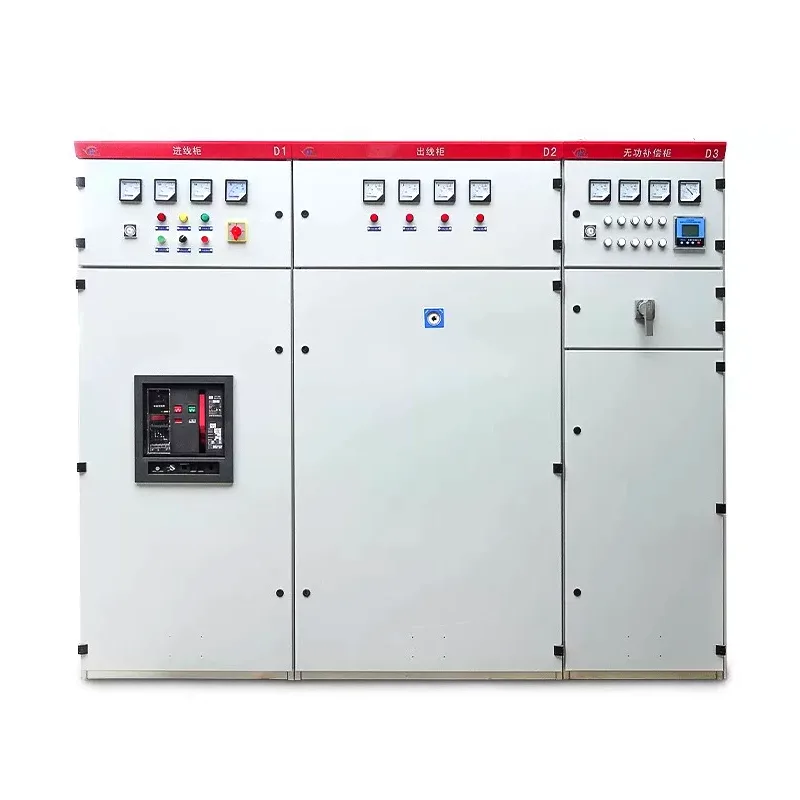

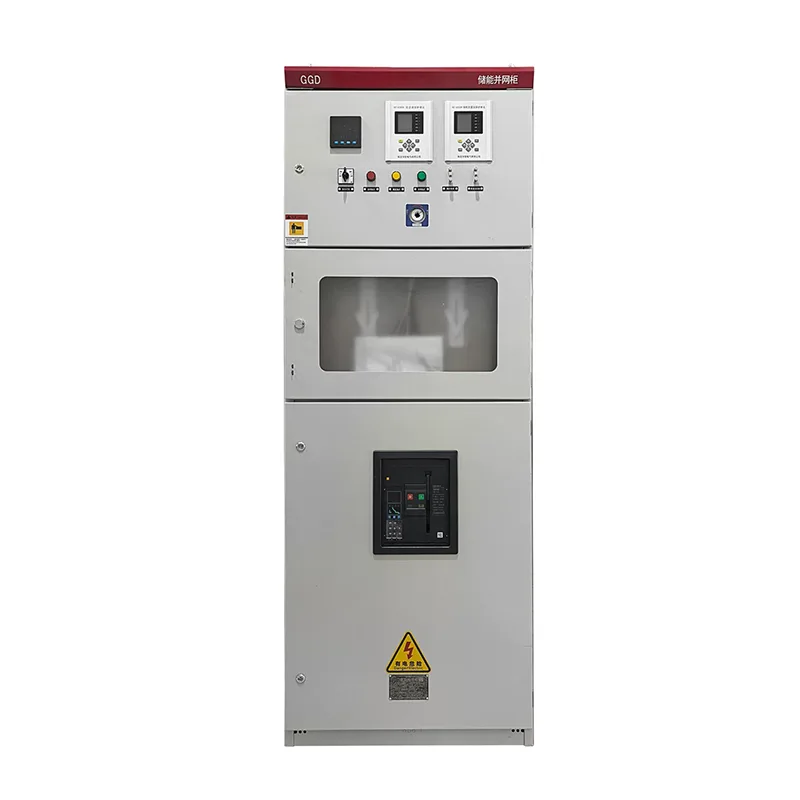

Nizkonapetostne stikalne naprave GGD AC

Nizkonapetostna stikalna naprava GGD AC je široko uporabljena nizkonapetostna popolna distribucijska enota. Ponaša se z visoko zanesljivostjo, enostavnostjo namestitve in vzdrževanja ter konkurenčno ceno, kar vam pomaga prihraniti stroške. Z zaupanjem izberite Shangming kot svojega dobavitelja in prejmite brezskrbno storitev na enem mestu.

Kaj je nizkonapetostna stikalna naprava GGD AC?

GGD AC nizkonapetostna stikalna naprava je zrela in široko uporabljena nizkonapetostna AC distribucijska stikalna naprava, ki se pogosto uporablja kot glavna distribucijska ali poddistribucijska oprema v sistemih za distribucijo električne energije. To je tudi izdelek, ki ga lahko Shangming dobavi v razsutem stanju.

GGD je običajen in zrel model nizkonapetostne stikalne naprave. "Nizka napetost" pomeni, da se ta izdelek uporablja za distribucijo nizke napetosti, kot je AC 380V/400V. Vključuje odklopnike, zbiralke, zaščitne in krmilne komponente, ki zagotavljajo varno in stabilno delovanje sistema za distribucijo električne energije.

Tehnične lastnosti

Struktura omare: Nizkonapetostna stikalna naprava GGD AC ima zasnovo omare za splošno uporabo, sestavljeno s hladno oblikovanimi jeklenimi profili z delnim varjenjem. Rezultat tega je omarica z visoko togostjo in nosilnostjo.

Modularna zasnova: Komponente okvirja omare in specializirani dodatki so dobavljeni iz podcentra jeklenih profilov, kar zagotavlja visoko natančnost in kakovost omare.

Sistem za odvajanje toplote: omarica ima različno število prezračevalnih lukenj tako na vrhu kot na dnu. Ko električne komponente v notranjosti proizvajajo toploto, se vroč zrak dvigne in izčrpa skozi zgornje reže, medtem ko se hladen zrak napolni skozi spodnje reže, kar tvori naraven zračni tok.

Stopnja zaščite: standardna konfiguracija je običajno IP30. IP40 se lahko prilagodi okoljskim zahtevam. Za podrobnosti se obrnite na Shangming; naša tehnična ekipa bo izvedla analizo pred prilagajanjem.

Zakaj izbrati GGD AC nizkonapetostne stikalne naprave?

Ekonomičnost: V primerjavi z izvlečnimi stikalnimi napravami imajo nizkonapetostne stikalne naprave GGD AC enostavnejšo strukturo, ki odpravlja zapletene mehanizme za zaklepanje predalov in drage konektorje, kar ima za posledico 30%-50% nižje stroške. Poleg tega so njegove komponente zelo vsestranske, rezervni deli pa so na voljo.

Intuitivno delovanje in vzdrževanje: Fiksna struktura GGD naredi vse priključne točke in ožičenje takoj vidne, kar olajša preglede. V primerjavi s potencialnimi tveganji slabega kontakta konektorja ali obloka v stikalnih napravah predalnega tipa nudijo fiksne povezave, pritrjene z vijaki, večjo zanesljivost pri dolgotrajnem delovanju.

Visoka izklopna zmogljivost: nazivni izklopni tok kratkega stika do 50kA.

Dobra dinamična in toplotna stabilnost: Ta stikalna naprava lahko prenese mehanske obremenitve in toplotne šoke, ki jih povzročajo tokovi kratkega stika.

Scenariji uporabe

Visoka stroškovna učinkovitost in zrela tehnologija nizkonapetostnih stikalnih naprav GGD AC sta razloga, zakaj jih izbere veliko strank. Projekti, pri katerih smo najpogosteje sodelovali, so:

Podpostaje in elektrarne: GGD se lahko uporablja za pretvorbo energije v napajalnih sistemih AC 50Hz z nazivno delovno napetostjo 380V.

Industrijska podjetja: odgovorna za nadzor, distribucijo električne energije in osvetlitev velikih motorjev.

Zgradbe: glavne distribucijske sobe v poslovnih kompleksih in stanovanjskih območjih.

Kondenzatorska kompenzacija: Običajno se uporablja za kompenzacijo jalove moči v elektroenergetskih sistemih, tj. kompenzacijskih omarah tipa GGD.

Informacije o naročanju

Če ste prepričani, da morate naročiti omare GGD, nemudoma kontaktirajte Shangming in navedite naslednje podatke:

Diagram glavnega vezja (eno vezje): Določiti moramo postavitev notranjih odklopnikov in vodil.

Diagram pomožnega vezja (drugo vezje): krmilna logika, indikatorske lučke in zahteve za instrumente.

Seznam komponent: ali navedete določeno znamko odklopnika, kot je Schneider, ABB, Chint itd.

Barva ohišja: privzeta je svetlo siva (RAL 7035), prilagodljiva.

pogosta vprašanja

V: Katero velikost odklopnika je mogoče namestiti v omaro GGD?

O: GGD omare imajo zelo visoko nosilnost. Glavni vhodni vod lahko sprejme univerzalne odklopnike do 3150A ali celo 4000A. Odhodne linije je mogoče prilagodljivo razporediti z odklopniki v oblikovanem ohišju v skladu z zahtevami.

Opomba: Pri prilagajanju morate z nami določiti specifikacije zbiralke, da zagotovite, da površina prečnega prereza bakrene zbiralke izpolnjuje zahteve glede dviga temperature za nazivni tok.

V: Kako učinkovita je ta omara pri preprečevanju prahu in vlage?

O: Standardna omarica GGD ima stopnjo zaščite IP30.

V prašnih tovarnah ali vlažnih kleteh se lahko razred poveča na IP40 z dodajanjem tesnilnih trakov in zaščitnih plošč.

Ker pa temelji na naravnih prezračevalnih kanalih, bo previsoka ocena IP vplivala na odvajanje toplote; najti je treba ravnotežje med zaščito in odvajanjem toplote.

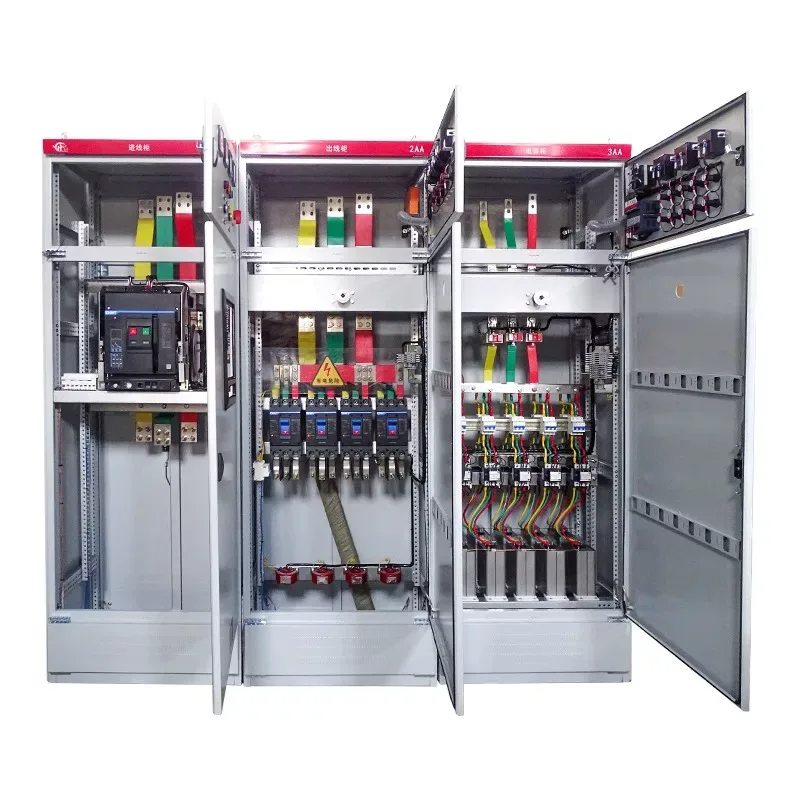

V: Ali so zbiralke znotraj omare GGD položene vodoravno ali navpično?

O: Omarice GGD običajno uporabljajo vodoravno razporeditev vodil na vrhu.

Ta postavitev ne le poveča dinamično stabilnost omar, ampak tudi olajša vodoravno povezavo več GGD omar.
