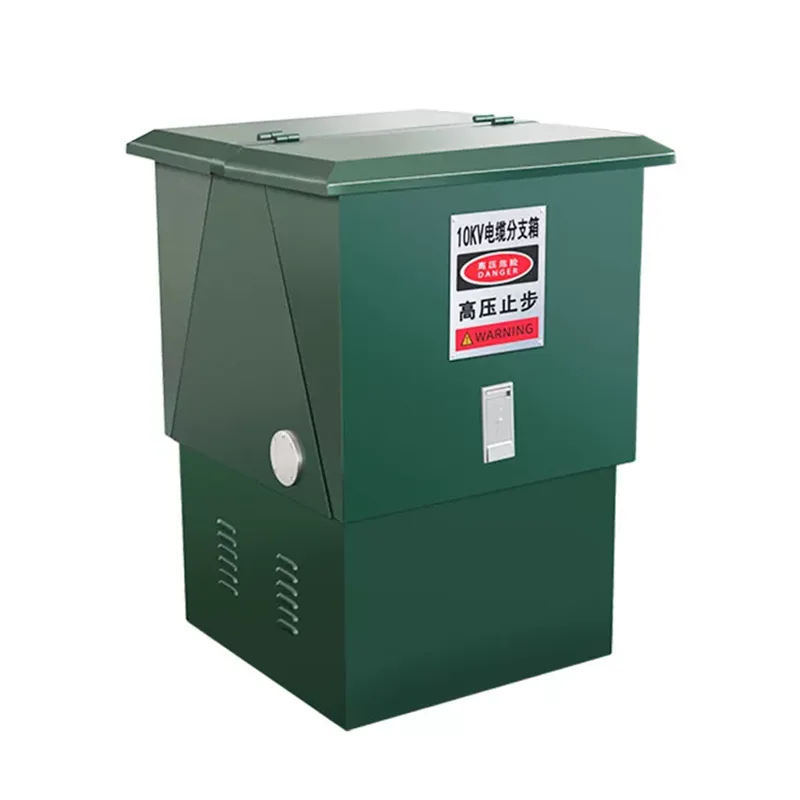

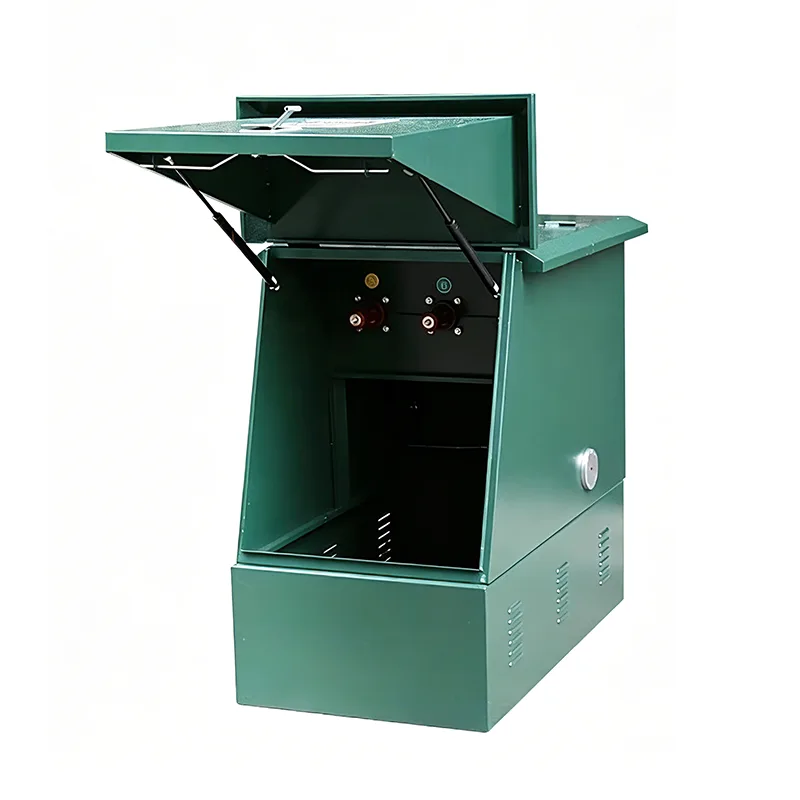

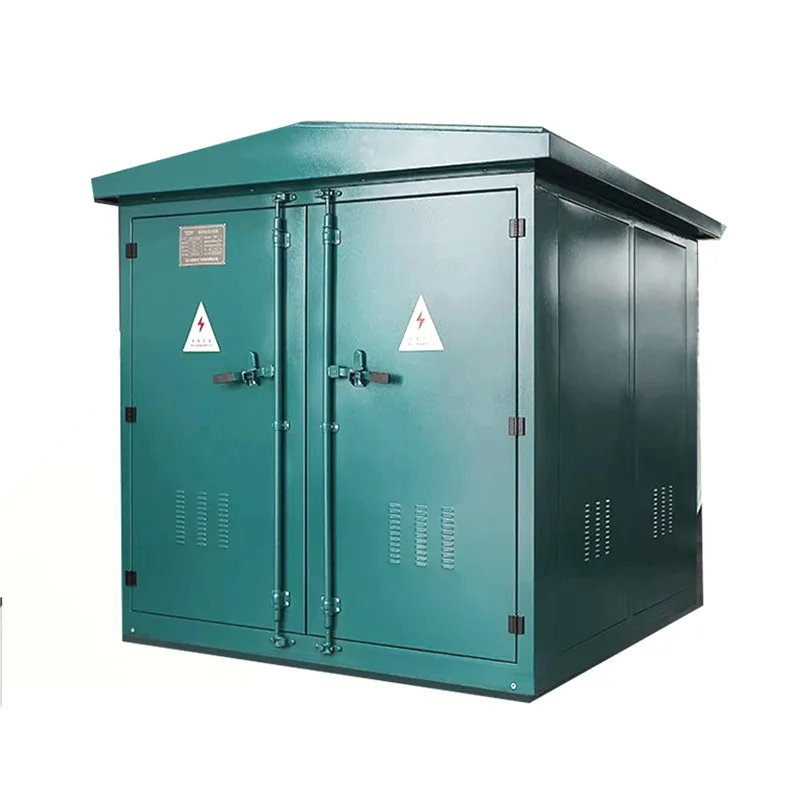

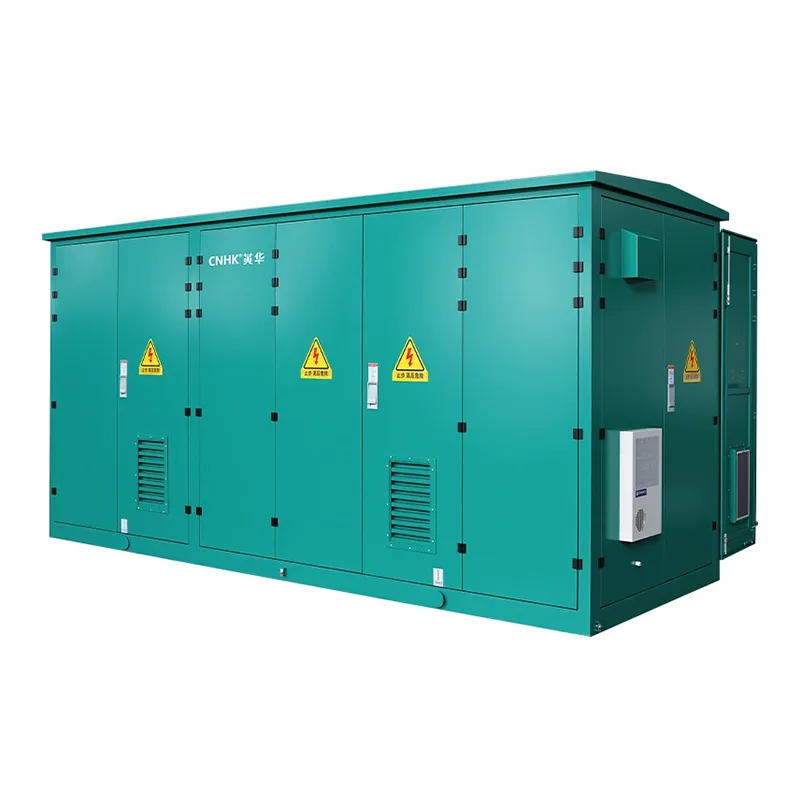

Razcepna omarica za visokonapetostni kabel

Razcepne omarice za visokonapetostne kable se uporabljajo v srednjenapetostnih distribucijskih omrežjih 6kV-35kV. Predizdelani so v tovarni in nameščeni na kraju samem prek vtične montaže visokonapetostnih kabelskih spojk, zamenjave kabelskih jaškov in izdelave priključnih glav na mestu. Shangming, kot proizvajalec tega izdelka, ga lahko prilagodi glede na dejanske potrebe projekta. Kontaktirajte nas.

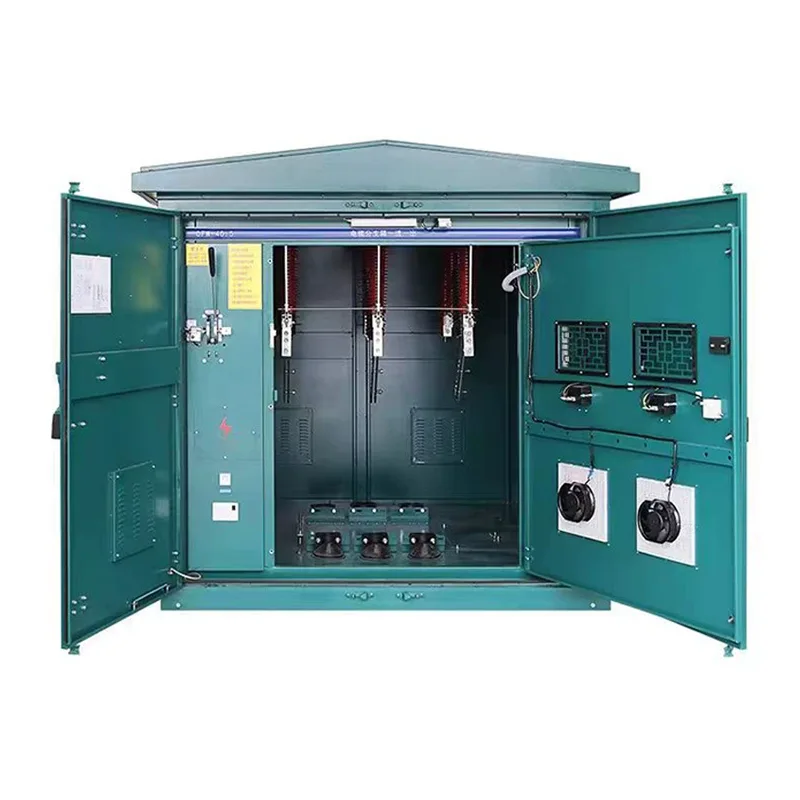

Strukturna sestava

Razcepne omarice za visokonapetostne kable služijo kot odcepi kablov, spoji in zaščitne komponente v visokonapetostnih sistemih za distribucijo električne energije. Medtem ko gre predvsem za povezovalni element, se lahko strukturnim komponentam po potrebi dodajo zaščitne naprave.

1. Ohišje: Ohišje je osnovni sestavni del. Uporabljamo visoko trdno kovino, kot je hladno valjano jeklo ali nerjavno jeklo, ki zagotavlja vodoodpornost, odpornost na prah, korozijo in vremenske vplive, primerno za notranja ali zunanja visokonapetostna okolja.

2. Glavni kabelski priključek: Ta del se uporablja za visokonapetostne kable velikega prereza, ki podpirajo aluminijaste ali bakrene vodnike, kar zagotavlja zanesljiv stik in nizko impedanco.

3. Razvejalni priključki: Struktura ena v več izhodov, notranje izolirana z visoko izolacijskimi, toplotno odpornimi materiali, ki zagotavljajo električno izolacijo in varne razdalje med vejami.

4. Izolacijski in zaščitni sistem: Opremljen z visokonapetostnimi pušami in izolacijskimi pokrovi za preprečevanje kratkih stikov, preskokov ali električnih udarov.

5. Zaščitne naprave: izbirno glede na zahteve projekta, vključno z visokonapetostnimi varovalkami, bremenskimi stikali, zaščito pred udarom strele in prenapetostjo. Možna je neodvisna zaščita odcepnih tokokrogov, glavni vod pa ohranja neprekinjeno napajanje.

Lastnosti izdelka

1. Visokonapetostna varnost in izolacija

Razvejalna omarica za visokonapetostne kable ima kovinsko ohišje visoke trdnosti z izolacijskim pokrovom, ki podpira 1kV~35kV in več visokonapetostnih razvejevalnih kablov. Visokonapetostne veje so popolnoma izolirane od glavnega debla, kar preprečuje preskok, kratke stike ali električni udar in izpolnjuje varnostne standarde za visokonapetostno distribucijo električne energije IEC/GB.

2. Funkcija razvejanja več vezij

Ta izdelek podpira razvejanje kabla ena v več vtičnic, kar omogoča prilagodljivo konfiguracijo števila tokokrogov po potrebi. Struktura notranjega zbiralnika ali prevodnika enakomerno porazdeli tok, različne tokovne zmogljivosti veje pa je mogoče prilagoditi glede na zahteve obremenitve, kar poenostavi ožičenje visokonapetostnega kabla in zmanjša kompleksnost konstrukcije.

3. Visoka stopnja zaščite

Shangming lahko prilagodi zunanje razvodne omarice z zaščitnimi ocenami IP54/IP65 glede na dejanske okoljske razmere, odporne na dež, prah, ultravijolično sevanje in korozivna okolja ter prilagodljive na dolgotrajno delovanje v visokotemperaturnih, nizkotemperaturnih in vlažnih okoljih.

4. Modularna struktura

Naše razvodne omarice imajo kompaktno strukturo, jasno ožičenje in kratek čas namestitve na mestu, kar prihrani čas v primerjavi s tradicionalnimi kabelskimi vodnjaki. Možnosti namestitve vključujejo pritrditev na steno, pritrditev na tla ali pritrditev na nosilec. Vzdrževanje in razširitev sta preprosta, kar izboljšuje učinkovitost delovanja.

5. Dolga življenjska doba in nizki stroški vzdrževanja

Ker smo izbrali materiale, ki so zelo odporni na vremenske vplive in korozijo, se življenjska doba izdelka učinkovito podaljša. Zaprta zasnova preprečuje vdor prahu, vlage in škodljivcev, kar ima za posledico minimalno dnevno vzdrževanje in nizke obratovalne stroške.

Primerjava visokonapetostnih in nizkonapetostnih kabelskih razdelilnikov

pogosta vprašanja

V: Če indikator napetosti na površini ohišja ne sveti, ali lahko ugotovim, ali je tokokrog brez napajanja?

O: Absolutno ne. Indikator napetosti je samo za dodatno referenco. Indikator, ki ne sveti, je lahko posledica poškodovanega indikatorja, okvarjenega senzorja ali pregorele varovalke. Pred vsakim posegom je treba za testiranje na kraju samem uporabiti visokonapetostni tester ustrezne nazivne napetosti.

V: Kaj naj storim, če med pregledom iz ohišja zaslišim rahlo sikanje?

O: Takoj zahtevajte izpad električne energije za pregled. Sikanje je običajno znak delne razelektritve, ki kaže, da je notranja izolacija morda počena ali da je zaradi nepravilne namestitve ustvarjena izpustna pot. Če se ne odpravi takoj, lahko to hitro preraste v medfazni kratek stik ali celo povzroči eksplozijo ohišja.

V: Kako izberem med izolacijo SF6 in trdno izolacijo?

O: Izolacija SF6: izjemno zrela tehnologija z močnimi zmožnostmi gašenja obloka, vendar vključuje emisije toplogrednih plinov in zahteva redno spremljanje manometra.

Trdna izolacija: Zaščita brez plina, bolj okolju prijazna, primerna za območja z izjemno visokimi okoljskimi zahtevami ali območja z visoko nadmorsko višino, preprečuje notranje zračne mehurčke.
