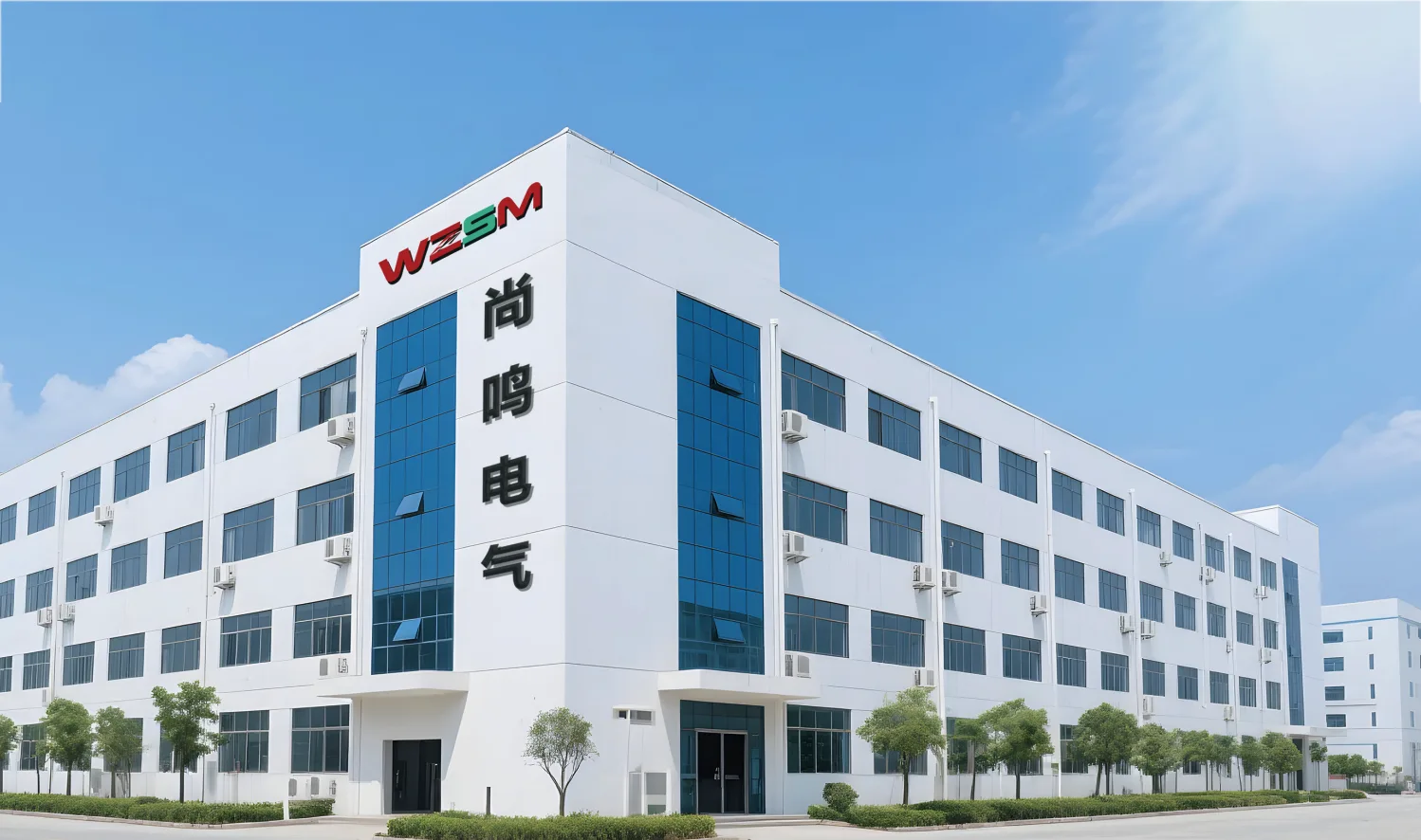

Wenzhou Shangming Electric Co., Ltd. je vodilni proizvajalec in dobavitelj vrhunske električne opreme.

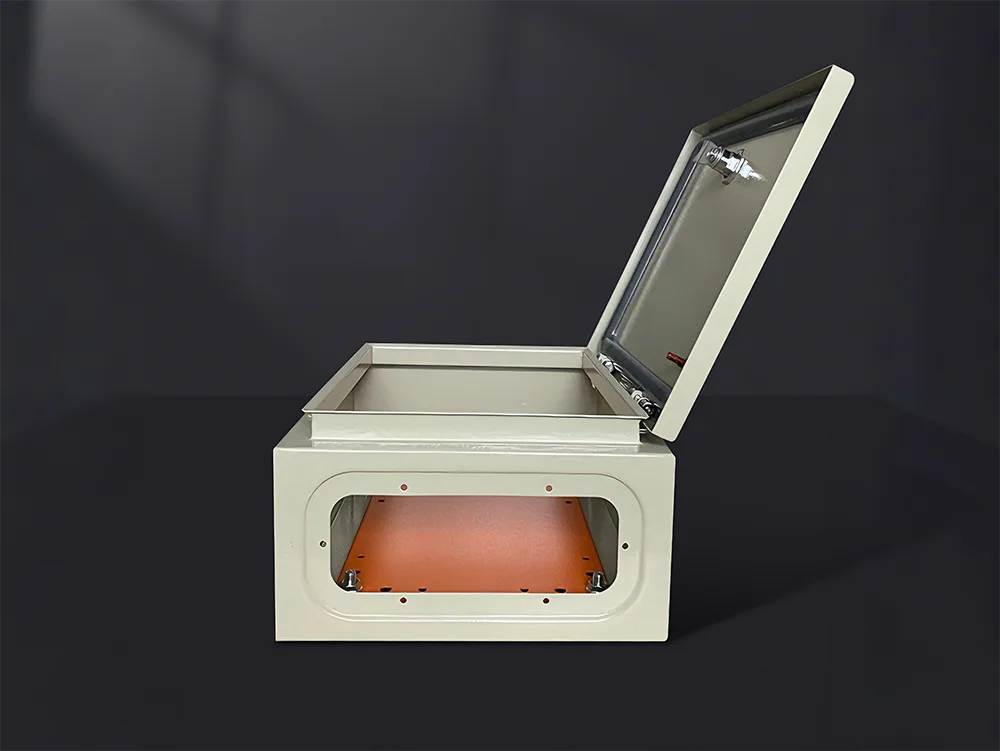

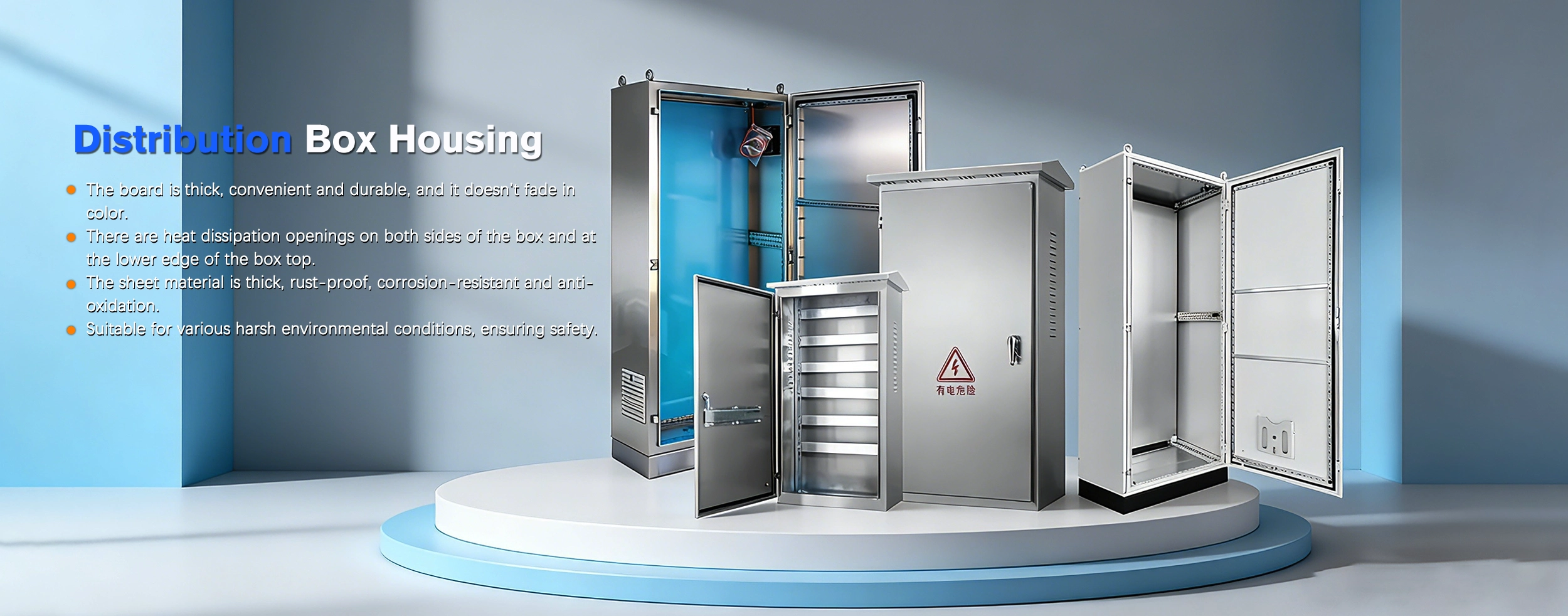

Shangmingje zanesljiv proizvajalec in dobavitelj ohišij za razdelilnike. Z našimi bogatimi izkušnjami ponujamo izdelke iz različnih materialov in specifikacij ter lahko ponudimo tudi prilagojene rešitve, prilagojene vašim posebnim potrebam.

Ključne značilnosti

1. Fizično varovanje: Zagotavlja zaščito pred prahom, vodo in vdorom tujkov, hkrati pa preprečuje nenameren stik med osebjem in komponentami pod napetostjo.

2. Varnostna izolacija: Izolira visokonapetostno in visokotokovno opremo od delovnega okolja, s čimer zmanjša nevarnost električnega udara in požara.

3. Platforma za montažo komponent: Ohišje razdelilne omarice ima DIN tirnice, montažne nosilce in vnaprej izvrtane luknje za lažjo standardizirano namestitev komponent, kot so odklopniki in števci električne energije.

4. Elektromagnetna zaščita: Zmanjša vpliv zunanjih elektromagnetnih motenj na notranje krmilno vezje.

5. Okoljska prilagodljivost: Z uporabo različnih materialov in stopenj zaščite je ohišje primerno za širok razpon okolij, vključno z notranjimi, zunanjimi in industrijskimi nastavitvami.

Strukturne komponente

Vrata omare: Na voljo v možnostih prozornih in masivnih vrat; konfiguracije po meri so na voljo pri Shangmingu.

Montažna plošča: kovinska plošča, ki se uporablja za notranjo pritrditev komponent; je odstranljiv za lažjo montažo zunaj omare.

Knockouts: Preluknjani priključki za kabelske vhode, zasnovani za namestitev kablov različnih premerov.

Tesnilno tesnilo: Visoko elastično tesnilo, ki obdaja obod vratne plošče, služi kot kritični element za zagotavljanje določene stopnje zaščite IP.

Ozemljitveni vijak: Bistvenega pomena za zagotovitev, da je kovinsko ohišje zanesljivo ozemljeno, s čimer se prepreči, da bi ohišje postalo električno pod napetostjo.

Scenariji uporabe

I. Gradnja nizkonapetostnih sistemov za distribucijo električne energije

Naša ohišja za razdelilne omarice služijo kot razdelilne omarice za poslovne zgradbe, stanovanjska tla in distribucijo električne energije na javnih površinah.

Delujejo kot montažne ploščadi za komponente, kot so odklopniki in naprave na diferenčni tok, kar olajša standardizirano ožičenje in varnostno zaščito, hkrati pa izboljša splošno urejenost in varnost sistema za distribucijo električne energije.

II. Industrijska oprema in krmiljenje avtomatizacije

Delujejo kot krmilne omarice za stroje, krmilne omare za avtomatizirane proizvodne linije in ohišja za krmilne sisteme PLC.

V notranjosti so komponente, kot so kontaktorji, releji in krmilni moduli, ki ščitijo to električno opremo pred prahom in oljno kontaminacijo, hkrati pa olajšajo integracijo in vzdrževanje opreme.

III. Distribucija električne energije na prostem in inženirski projekti

Služijo kot začasne zunanje električne omarice, razdelilne enote za gradbišča in krmilne omarice za cestno razsvetljavo.

Če potrebujete izdelek po meri za te aplikacije, priporočamo, da izberete visoko stopnjo zaščite (npr. IP54 / IP65), da zagotovite odpornost proti vodi, prahu in dežju.

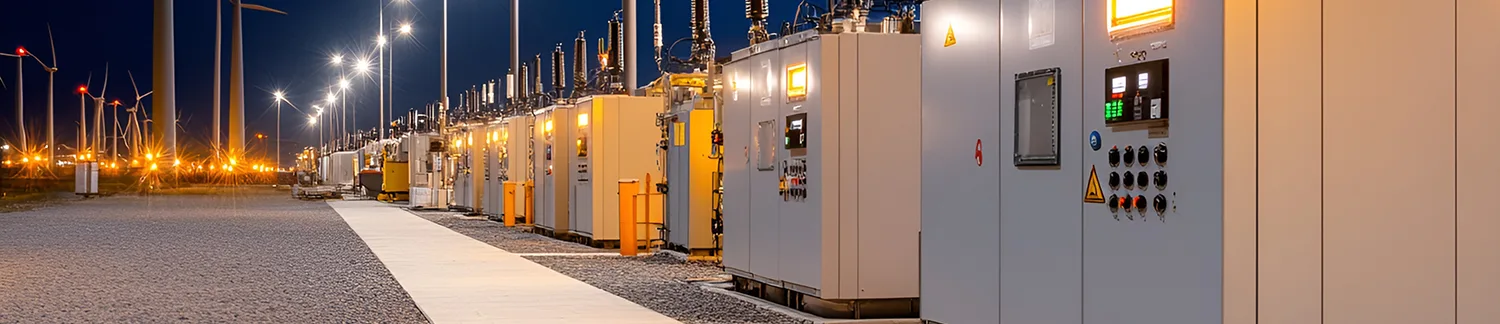

IV. Fotovoltaični in novi energetski sistemi

Shangming ponuja ohišja zaPV kombinirane omarice, mrežne PV omarice in krmilne omarice za sisteme za shranjevanje energije.

Kot temeljno ohišje za novo energetsko opremo ta ohišja zagotavljajo zaščito, izolacijo in prostor za namestitev ter podpirajo zahteve za dolgoročno delovanje na prostem.

V. Komunikacije in infrastruktura

Kontaktirate nas lahko za prilagoditev krmilnih omaric za komunikacijsko opremo, razdelilnih omaric za nizkonapetostne sisteme, napajalnih omaric za nadzorne sisteme itd.

To zagotavlja zaščito komunikacijske napajalne opreme, preprečuje zunanje motnje in vpliv na okolje ter povečuje splošno stabilnost sistema.

Katere dejavnike je treba upoštevati pri izbiri ohišja razdelilne omarice?

1. Mere in specifikacije

Pri izbiri ne priporočamo, da izberete ohišje, ki se zgolj natančno prilega komponentam. Površina, ki jo zasedajo notranje komponente, ne sme presegati 80 % površine osnovne plošče. Preostalih 20 % prostora je rezerviranih za ožičenje, odvajanje toplote in morebitno prihodnjo širitev; zato morate pri izbiri vedno pustiti nekaj prostora za glavo.

Kar zadeva globino, morate upoštevati skupno globino odklopnikov (vključno z njihovimi krmilnimi ročaji), žičnih kanalov in samih vrat ohišja. To je še posebej kritično za visokotokovne odklopnike v oblikovanem ohišju, ki imajo velike zahteve glede globine; neupoštevanje tega lahko prepreči pravilno zapiranje vrat.

2. Stopnja zaščite (koda IP)

Izberite ustrezno stopnjo zaščite glede na resnost okolja namestitve:

Notranje pisarne/hodniki: IP30 – IP40 zadostuje.

Industrijske delavnice: IP54 je priporočljiv za zaščito pred prahom in brizganjem vode.

Zunanji/fotovoltaični sistemi: IP65 ali višji je obvezen, šivi vrat pa morajo vsebovati neprekinjeno integrirano tesnilo.

3. Material in odpornost proti koroziji

Hladno valjano jeklo: Najbolj vsestranska možnost, primerna za večino suhih notranjih okolij.

Nerjaveče jeklo (304/316): Primerno za farmacevtsko industrijo, predelavo hrane in obalna okolja z visoko izpostavljenostjo solnemu pršenju. Nerjaveče jeklo 316 ponuja vrhunsko odpornost proti koroziji v primerjavi z 304.

4. Toplotno upravljanje

Upravljanje toplote je pogosto spregledan vidik razdelilnih omaric visoke moči. Priporočamo, da izberete na podlagi naslednjih scenarijev:

Pasivno hlajenje: Če je toplota, proizvedena v ohišju, minimalna, je primerno popolnoma zaprto ohišje.

Aktivno hlajenje: Če so v ohišju komponente, kot so pretvorniki s spremenljivo frekvenco (VFD), mehki zaganjalniki ali visokotokovni kontaktorji, morate izbrati ohišje, opremljeno s prezračevalnimi loputami. V nekaterih primerih boste morda celo morali izbrati model z vnaprej izvrtanimi montažnimi luknjami za aksialni hladilni ventilator.

Zaščita pred sončno svetlobo: Za zunanja ohišja priporočamo strukturo z dvojno streho, da preprečite, da bi neposredna sončna svetloba povzročila strmo povišanje notranjih temperatur.

5. Enostavnost namestitve in delovanja

Smer odpiranja vrat: Ugotovite, ali so vrata, ki se odpirajo levo ali desno, primernejša glede na razpoložljiv prostor na mestu namestitve. Nekatera vrhunska ohišja podjetja Shangming imajo vrata, ki so obračalna (lahko jih je konfigurirati tako, da se odpirajo z leve ali desne).

Vhod/izhod kabla: potrdite, ali bodo kabli vstopali in izstopali z zgornjega ali spodnjega dela ohišja. Priporočamo, da izberete ohišje, opremljeno z odstranljivo prirobno ploščo; vrtanje kabelskih vhodnih lukenj v prirobnično ploščo nudi večjo prilagodljivost in zagotavlja vrhunsko tesnjenje v primerjavi z vrtanjem neposredno v ohišje.

Vrsta ključavnice: standardna industrijska trikotna ključavnica, podometna ključavnica s ključem ali protipožarna ključavnica z odmikačem.

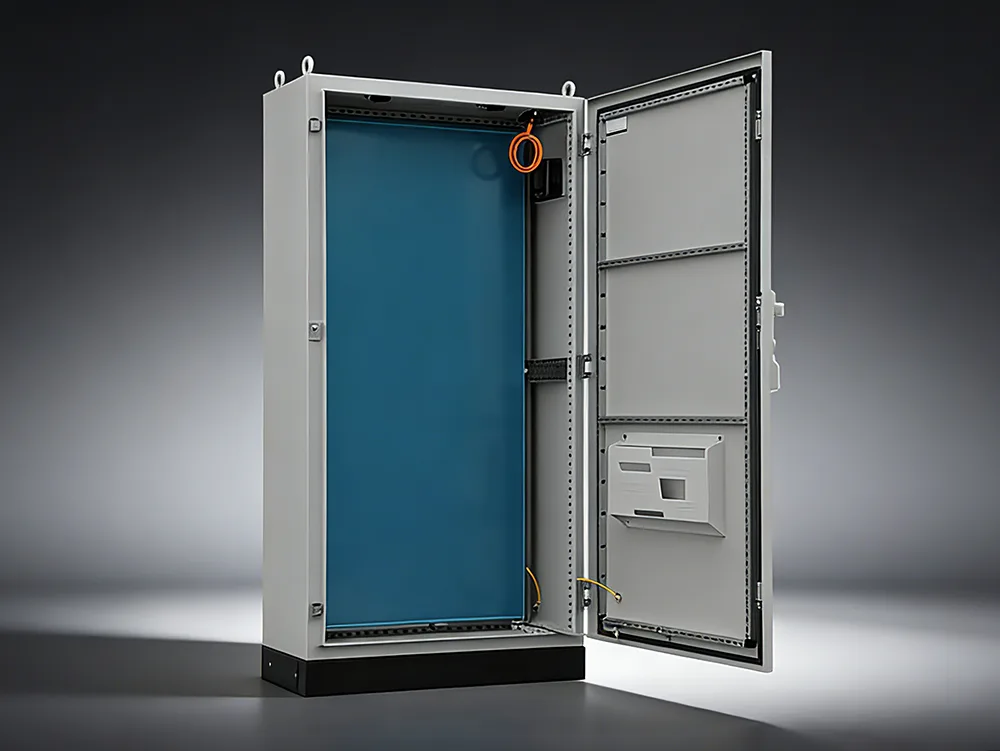

Poleg različnih vrstohišja razdelilnih omar, Shangming ponuja tudi talne ohišja za distribucijo električne energije – ključni sestavni del naše ponudbe visokokakovostnih izdelkov. Izberite nas kot svojega dolgoročnega dobavitelja, da boste izkoristili rešitve po meri na enem mestu in cene neposredno iz tovarne.

Ključne značilnosti

Visoka nosilnost: Za naše talne ohišja za razdelilne omare običajno uporabljamo hladno valjane jeklene plošče debeline 2,0 mm ali več, ki so varjene ali sestavljene v strukturo. Ta robustna konstrukcija omogoča, da omarica varno podpira težke okvirne odklopnike, bakrene zbiralke velikega prereza in transformatorske kable.

Modularna zasnova: Notranjost ima modularni sistem vzorca lukenj, ki omogoča prilagodljivo prilagajanje prečnih nosilcev in montažnih plošč glede na posebne zahteve. Ta zasnova omogoča priročne nadgradnje in razširitve, kadar koli je to potrebno.

Prezračevanje in odvajanje toplote: Glede na visoke nivoje toka, ki so običajno prisotni v ohišju, je ohišje opremljeno z izpušnimi odprtinami na vrhu in odprtinami za dovod zraka na dnu, da se zagotovi učinkovit pretok zraka. Poleg tega lahko kupci zahtevajo konfiguracijo po meri za integracijo hladilnega sistema s prisilnim zrakom v izdelek.

Skupne klasifikacije kabineta

Glede na strukturno obliko so talne omare razdeljene predvsem v dve veliki kategoriji:

1. Fiksni tip

Značilnosti: Notranje komponente so togo pritrjene preko nosilnih konzol; ko so ožičeni, jih ni mogoče premakniti.

Aplikacije: Ima preprosto strukturo in nizke stroške; običajno se uporablja v nastavitvah, kjer zahteve za neprekinjeno napajanje niso izjemno stroge.

Reprezentativni model: AC nizkonapetostna razdelilna omarica tipa GGD.

2. Izvlečna vrsta / odstranljiva vrsta

Značilnosti: Vsako posamezno vezje je nameščeno v ločeni, neodvisni predalni enoti.

Uporaba: Izjemno priročen za vzdrževanje. Če določeno vezje odpove, lahko ustrezen predal preprosto izvlečete in ga zamenjate z novim, ne da bi morali prekiniti glavno napajanje.

Reprezentativni modeli: napredne razdelilne omare tipa GCK, GCS in MNS.

Talne in stenske razdelilne omarice: kakšna je razlika?

Priporočila za izbiro in konfiguracijo izdelka

Na podlagi vaših specifičnih projektnih zahtev v predprodajni fazi,Shangmingbo priporočil najprimernejšo konfiguracijo za vas. Na splošno so scenariji aplikacij, ki jih najpogosteje podpiramo, navedeni spodaj, skupaj z ustreznimi priporočili za konfiguracijo.

1. Glavna industrijska distribucija električne energije

Priporočena konfiguracija:

Mere omare: 1800–2200 mm (V) × 600–1000 mm (Š) × 600–1000 mm (G)

Material: Hladno valjana jeklena pločevina (≥1,5 mm)

Stopnja zaščite: IP30 / IP40

Struktura: Enojna omara ali povezane omare (modularno/deljivo)

Notranjost: Zasnovano za namestitev ACB / MCCB + Busbar System

2. Sistemi visokega toka / glavnega dohodnega voda

Priporočena konfiguracija:

Širina: ≥800 mm

Globina: ≥800 mm

Struktura: zasnova z dvojnimi ali več vrati

Notranji prostor: podpira visokotokovne bakrene zbiralke; vključuje rezerviran prostor za zgornji ali spodnji kabelski vhod.

3. Krmiljenje avtomatizacije / krmilne omare PLC

Priporočena konfiguracija:

Mere: 1600–2000 mm (V)

Material: jeklena pločevina s prašnim premazom / nerjaveče jeklo

Stopnja zaščite: IP40 / IP54

Notranjost: Montažna plošča + DIN letev

4. Uporaba na prostem

Priporočena konfiguracija:

Stopnja zaščite: IP54 / IP65

Material: Nerjaveče jeklo (304/316) ali prašno lakirano jeklo za uporabo na prostem

Lastnosti: Nadstrešek, odporen proti dežju + Tesnilni trakovi + Zasnova proti kondenzaciji

5. Zelo korozivna okolja

Priporočena konfiguracija:

Material: nerjaveče jeklo 304/316

Stopnja zaščite: IP55+

Površinska obdelava: protikorozijski premaz

Kako izvajati rutinsko vzdrževanje na talno stoječem ohišju razdelilne omare?

1. Čiščenje in odstranjevanje prahu

Uporabite suho netkano krpo in sesalnik, da odstranite nakopičen prah iz notranjosti omare; uporaba mokrih krp ali neposrednih piškov stisnjenega zraka je strogo prepovedana.

Posebno pozornost posvetite čiščenju vodil, izolatorjev, obločnih žlebov odklopnikov in prezračevalnih kanalov.

2. Zategovanje električnih povezav

Preverite, ali so vse vijačne spojne točke ohlapne; z momentnim ključem jih ponovno zategnite na navedene vrednosti navora.

Če se odkrijejo znaki oksidacije ali poškodbe zaradi obloka, je treba sponke polirati ali zamenjati.

3. Funkcionalno testiranje komponent

Odklopniki: Preverite, ali ročno odpiranje in zapiranje poteka gladko in ali se sprožilni mehanizem odziva.

Kontaktorji/releji: Preverite stanje kontaktov glede obrabe in preverite, ali je upor tuljave v normalnem območju.

Kondenzatorji: Preverite znake zmanjšanja kapacitivnosti, izbočenja ali uhajanja elektrolita.

SPD (naprave za zaščito pred prenapetostjo): Preverite, ali je okno indikatorja stanja zeleno in ali se indikator poslabšanja ni sprožil.

4. Preskušanje učinkovitosti izolacije

Uporabite megaommeter 500 V ali 1000 V, da izmerite in potrdite naslednje:

Izolacijska upornost med fazami: ≥ 1 MΩ;

Izolacijska upornost med fazo in zemljo: ≥ 1 MΩ;

Če izmerjene vrednosti padejo pod te standarde, raziščite možne vzroke, kot je vdor vlage ali kontaminacija.

5. Vzdrževanje mehanske strukture

Preglejte vodila in zaklepne mehanizme predalnih enot, da se prepričate, da se ne zatikajo ali zatikajo. Namažite gibljive dele z mastjo, posebej zasnovano za električno opremo.

Občasno preverite delovanje varnostnih mehanizmov "Five-Prevention" (prepletanje).

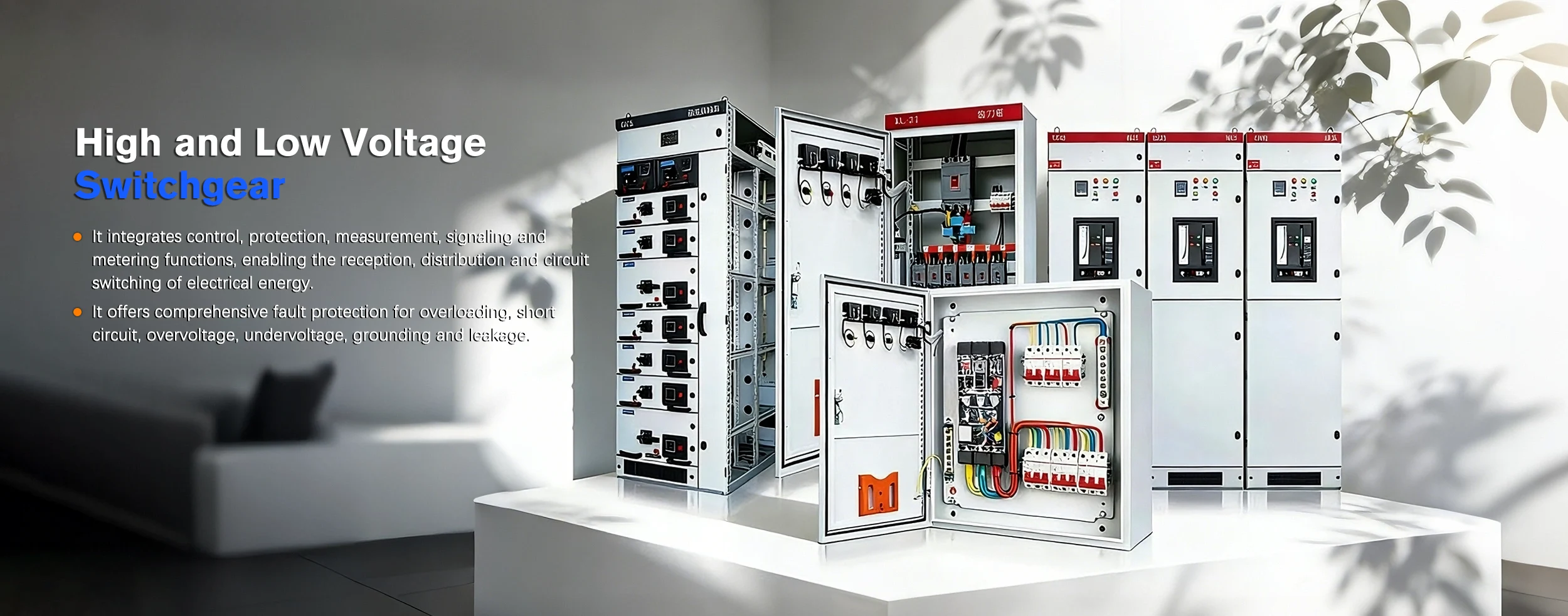

Še vedno iščete zanesljivega proizvajalca in dobavitelja visoko- in nizkonapetostnih stikalnih naprav? IzberiteShangming Electriciz Kitajske. Zagotavljamo profesionalne izdelke in storitve, podpiramo različne nestandardne zahteve po prilagajanju in nudimo prilagojene rešitve za vaše posebne projektne potrebe.

Kategorije izdelkov

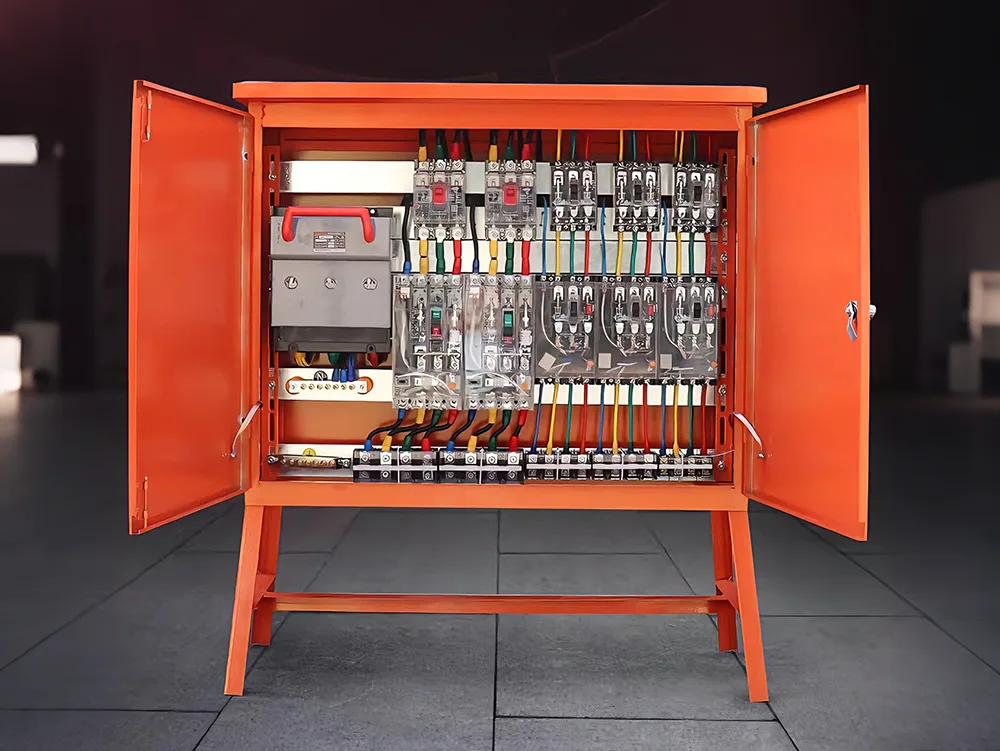

1. Visokonapetostne stikalne naprave

Ta kategorija zajema opremo z nazivno napetostjo v območju od 3 kV do 35 kV in več. Njegova primarna funkcija je sprejemanje in distribucija električne energije; poleg tega v primeru okvare na daljnovodu deluje v povezavi z relejnimi zaščitnimi napravami za hitro prekinitev tokov kratkega stika, ki dosežejo tisoče amperov.

Ključne komponente:

Visokonapetostni odklopniki (vakuumski ali SF6): Služijo kot glavni elementi za gašenje obloka.

Odklopniki (ločilna stikala): zagotavljajo vidno fizično zračno režo za zagotavljanje varnosti med vzdrževanjem.

Tokovni/napetostni transformatorji: znižanje visokonapetostnih signalov v nizkonapetostne signale za instrumentacijo in merjenje.

Tipični modeli: KYN28 (izvlečni tip s kovinsko prevleko), XGN (glavna enota s fiksnim obročem).

2. Nizkonapetostne stikalne naprave

Ta kategorija zajema opremo z nazivno napetostjo 1000 V ali manj. Njegova primarna funkcija je upravljanje končne distribucije v elektroenergetskem sistemu. Distribuira električno energijo – znižano s pomočjo transformatorjev – v različna tla, proizvodne linije ali opremo na električni pogon.

Ključne komponente:

Zračni odklopniki (ACB): Uporabljajo se za glavne dohodne linije ali visoko zmogljive odhodne linije.

Odklopniki v oblikovanem ohišju (MCCB): Uporabljajo se za zaščito razvejnih tokokrogov.

Kondenzatorske kompenzacijske omare: uporabljajo se za izboljšanje faktorja moči sistema in zmanjšanje stroškov električne energije.

Tipični modeli:GGD (fiksni tip), GCK/GCS/MNS (izvlečna/predalna vrsta).

Visokonapetostne in nizkonapetostne serije: primerjava

Scenariji uporabe

Naša visokonapetostna in nizkonapetostna stikalna oprema najde široko uporabo in se lahko pogosto uporablja istočasno znotraj ene same nastavitve za izpolnjevanje različnih funkcij. Lahko prilagodite celovito rešitev, prilagojeno vašim specifičnim zahtevam.

Pogoste napake in rešitve za odpravljanje težav

Shangming je profesionalni proizvajalec, ki nudi celovite poprodajne storitve tehnične podpore. Poleg tega ob dobavi naših izdelkov nudimo celoten sklop inšpekcijske dokumentacije ter navodil za delovanje in vzdrževanje. Spodaj smo za vašo referenco sestavili seznam pogostih težav.

1. Pogoste težave z visokonapetostnimi stikalnimi napravami

1. simptom: delno praznjenje in sikajoči zvoki

Vzroki: vdor vlage v izolacijske komponente; površinsko kopičenje prahu, ki vodi do plazilne razelektritve; ali koronska razelektritev, ki jo povzročajo robovi na povezovalnih točkah zbiralk.

rešitve:

1. Nadzor okolja: Preverite, ali grelne in razvlaževalne enote v ohišju delujejo pravilno.

2. Čiščenje brez napajanja: izolatorje in puše obrišite z brezvodnim alkoholom.

3. Ultrazvočno zaznavanje: med delovanjem uporabite detektor delne razelektritve, da natančno določite lokacijo vira razelektritve.

2. simptom: Visokonapetostni odklopnik se ne zapre ali odpre

Vzroki: Poškodovan motor za shranjevanje energije; pregorelo krmilno vezje (tuljave za zapiranje/odpiranje); ali mehanski zasuk zaradi posušenega maziva.

rešitve:

Pregled sekundarnega tokokroga: Izmerite upor zapiralne in odpiralne tuljave in zagotovite, da je pomožna napajalna napetost znotraj normalnega območja.

Mehansko mazanje: Ponovno nanesite specializirano nizkotemperaturno mazivo na komponente mehanskega menjalnika.

2. Pogoste težave z nizkonapetostnimi stikalnimi napravami

Simptom 1: nenormalen dvig temperature v zračnih odklopnikih (ACB)

Vzroki: Nezadosten kontaktni tlak ali oksidacija na primarnih vtičnih kontaktih; zrahljani vijaki zbiralke.

rešitve:

Nadzor temperature: Uporabite infrardečo toplotno sliko za skeniranje kontaktov in priključnih točk.

Vzdrževanje kontaktov: Izključite napajanje sistema, odstranite ACB, očistite morebitne oksidacijske plasti na kontaktih in nanesite mast za električne kontakte.

2. simptom: izbočeni ali počeni kondenzatorji v omaricah za kompenzacijo jalove moči

Vzroki: Prekomerna harmonska vsebnost v sistemu; ali pregrevanje, ki ga povzročajo pogosti preklopi kondenzatorjev.

rešitve:

Zamenjava kondenzatorja: Takoj zamenjajte morebitne izbočene kondenzatorje, da preprečite uhajanje elektrolita, ki bi lahko povzročilo kratke stike.

Namestitev serijskih reaktorjev: namestite serijske reaktorje znotraj kompenzacijskega vezja za zatiranje harmonikov.

3. Splošne napake

Simptom: Kondenzacija—za katero so značilne vodne kapljice, ki se tvorijo na notranjih stenah ohišja, in sledi preplahov, vidne na površinah izolacijskih komponent.

rešitev:

Tesnjenje: Odprtine za kabelske vhode na dnu ohišja morajo biti popolnoma zatesnjene z ognjevarnim kitom, da preprečite vdor vlage iz kabelskega kanala.

Inteligentna nadgradnja: Namestite avtomatiziran sistem za spremljanje temperature in vlažnosti v kombinaciji s kondenzacijskim razvlaževalcem, da nadomestite tradicionalne grelne plošče.
