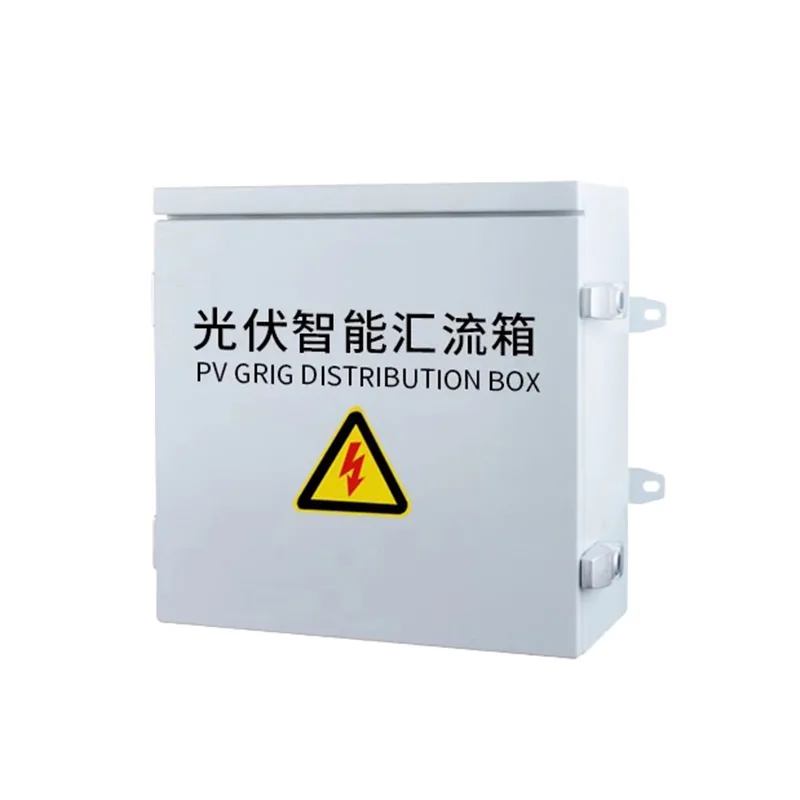

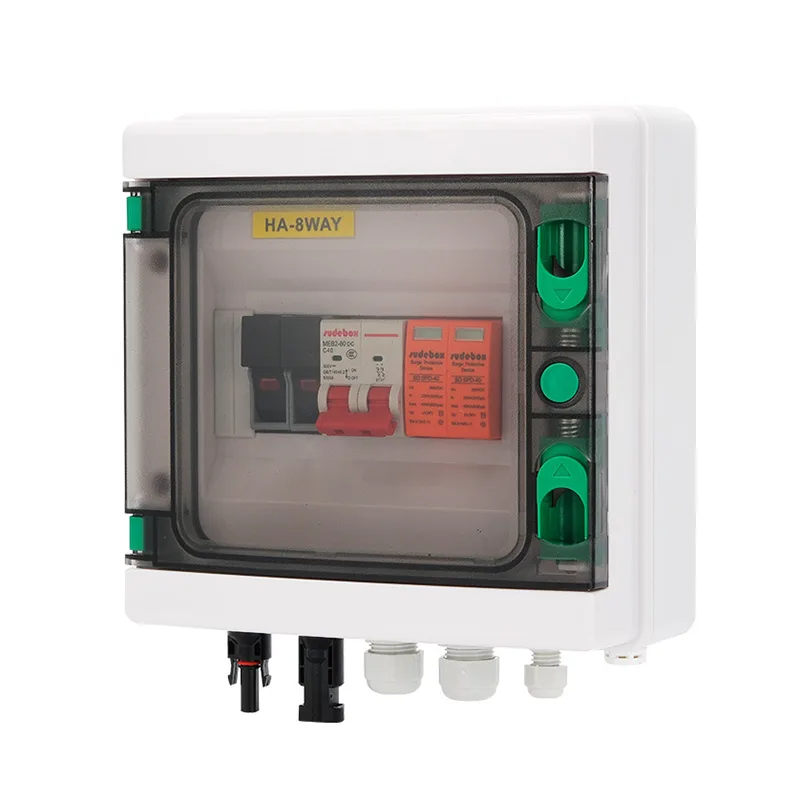

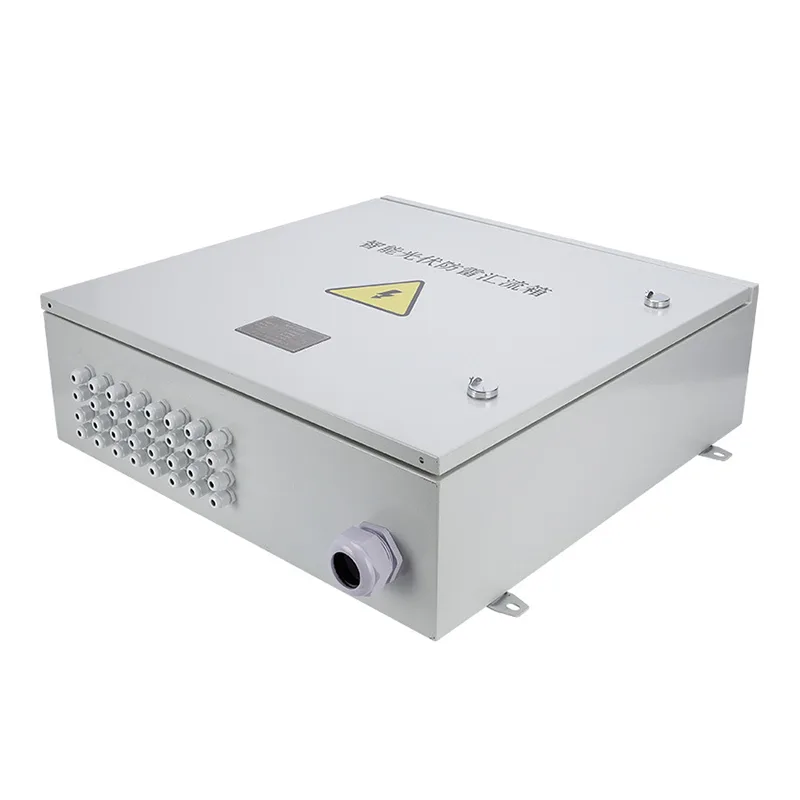

Fotovoltaična kombinirana škatla

Želite kupiti fotonapetostno kombinirano omarico po tovarniških cenah? Razmislite o Shangmingu iz Kitajske, zanesljivem proizvajalcu. Uporaba tega izdelka zmanjša število kablov, zniža stroške kablov in kompleksnost namestitve ter zagotavlja zaščito vezja in nadzorne funkcije.

Shangming je proizvajalec visokokakovostnih fotovoltaičnih kombiniranih omaric iz Kitajske. Imamo lastno tovarno z več kot 5 proizvodnimi linijami, izdelki s standardnimi specifikacijami pa so na voljo za nakup s hitro dostavo. Prilagajanje je tudi naša moč; kontaktirajte nas, da se pogovorimo o rešitvah in pridobimo brezplačno ponudbo.


Zakaj so potrebne fotovoltaične kombinirane omarice?

V srednje veliki do veliki fotovoltaični elektrarni je običajno na stotine ali celo na tisoče sončnih kolektorjev. Če bi bila vsaka plošča neposredno povezana z razsmernikom, bi to povzročilo veliko težav. Prvič, ožičenje bi bilo neurejeno, kar bi močno povečalo težave pri gradnji, poraba velike količine kabla za enosmerni tok pa bi znatno povečala stroške.


Hkrati bi se izgube povečale, prenos majhnih tokov na velike razdalje pa bi povzročil znatne padce napetosti. Kasneje bi postalo zahtevna težava tudi vzdrževanje, saj bi bilo težko hitro locirati okvarjene strune.

Tukaj pridejo na vrsto kombinirane škatle, ki rešujejo te težave. Delujejo kot prometno vozlišče, ki združuje majhne tokove v enoten izhod.

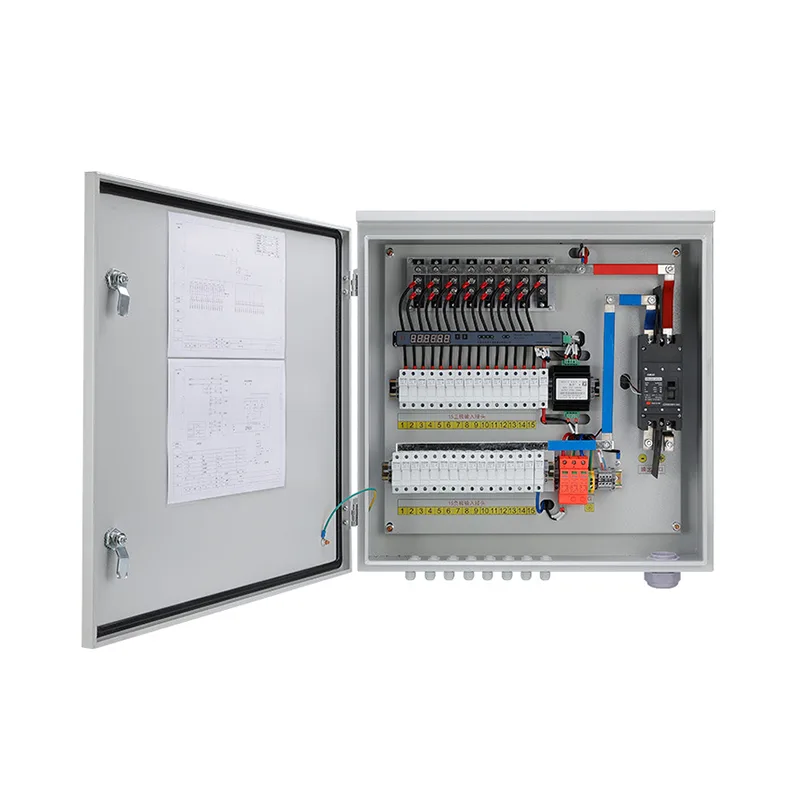

Sestava modula

Modul

Opis funkcije

DC vhodne sponke

Povezuje 4-24 fotovoltaičnih nizov (običajno 8/12/16 nizov), vsak niz je neodvisen.

DC varovalka

Vsak kanal je konfiguriran tako, da preprečuje povratni tok, kratek stik ali ozemljitvene napake v nizu.

Povratna zaščitna dioda (izbirno)

Da bi preprečili, da bi se zasenčene ali okvarjene strune obrnile in prežgale druge strune.

DC odklopnik (glavno stikalo)

Uporablja se za preklapljanje celotnega tokokroga, kar olajša delovanje in vzdrževanje.

Prenapetostna zaščita (SPD)

Zaščita pred udari strele in stikalnimi prenapetostmi (tip II ali tip I+II)

Nadzorna enota (inteligentna)

Zberite tok, skupno napetost, temperaturo in stanje odprtega/kratkega stika za vsak kanal.

Komunikacijski vmesnik

Modbus RTU, TCP/IP, 4G/WiFi/LoRa, nalaganje podatkov na nadzorno platformo

Zaščitno ohišje

Stopnja zaščite IP65, primerna za zunanjo izpostavljenost sončni svetlobi, dežju in prahu.


Osnovne funkcije

Zbiranje toka: fotonapetostna kombinirana omarica centralno oddaja enosmerni tok iz več fotonapetostnih modulov, s čimer se zmanjša število enosmernih kablov ter zmanjša kompleksnost in stroški sistema.

Sistemska zaščita: kombinirana škatla zagotavlja zaščito pred prenapetostjo, kratkim stikom, vzvratno povezavo in prenapetostjo za vsak niz in skupni izhod, kar preprečuje stopnjevanje napake.

Varnostna izolacija: Odklopno stikalo za enosmerni tok omogoča hiter odklop med vzdrževanjem ali napakami, kar izboljša varnost delovanja.

Spremljanje delovanja: Če je izbran inteligentni model, je možno spremljanje toka niza, napetosti, temperature in stanja zaščite pred strelo v realnem času, kar olajša odkrivanje napak in analizo delovanja.


Glavne vrste

Različni tipi fotonapetostnih (PV) kombiniranih omaric se razlikujejo glede na lokacijo namestitve, raven napetosti in raven inteligence v sistemu, kar ustreza različnim scenarijem uporabe.


1. DC kombinirana škatla

Najpogostejši v fotonapetostnih elektrarnah, nameščen med fotonapetostnimi moduli in enosmernim pretvornikom.

Funkcija: združuje enosmerno napajanje iz več fotovoltaičnih nizov in ga oddaja v centralizirani pretvornik.

Konfiguracija jedra: Vključuje enosmerne varovalke, enosmerne odklopnike in SPD-je.

Veljavni scenariji: velike nazemne elektrarne, centralizirani PV sistemi.


2. AC kombinirana škatla

Uporablja se predvsem v sistemih, ki uporabljajo strunske inverterje. Nameščen je med AC izhodno stranjo pretvornika in povečevalnim transformatorjem.

Funkcija: združuje izhodno moč izmeničnega toka iz več strunskih pretvornikov.

Konfiguracija jedra: AC odklopniki, AC prenapetostne zaščite, odklopna stikala; nekateri lahko vključujejo tudi merilnik energije.

Veljavni scenariji: Komercialne in industrijske strešne PV, zemeljske elektrarne, ki uporabljajo porazdeljene pretvornike.

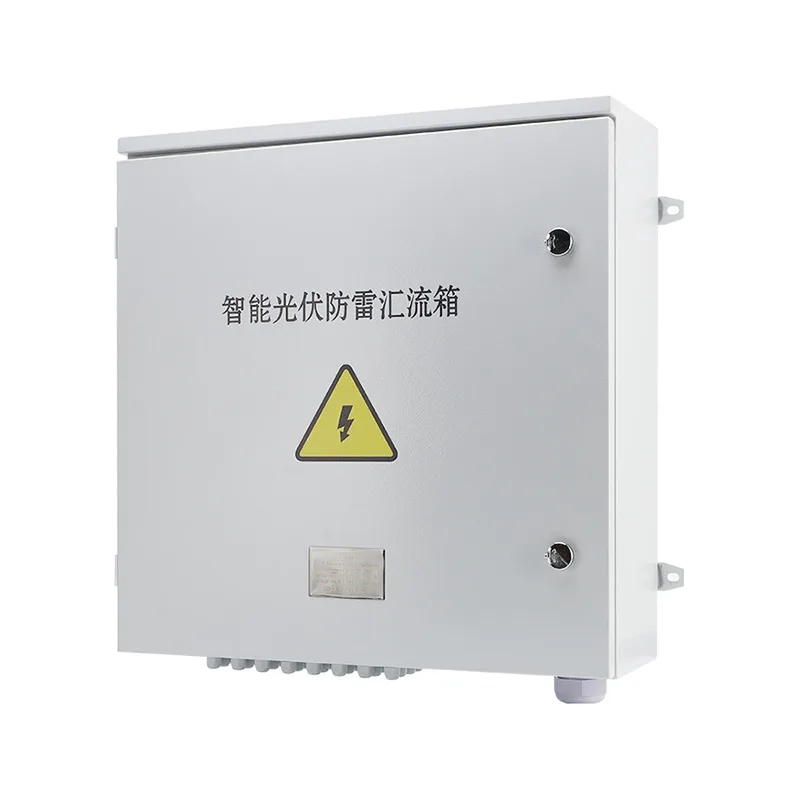

3. Inteligentna kombinirana škatla

Ta vrsta ohišja doda modul za spremljanje k osnovni ohišju združevalnika in je trenutno glavna izbira za srednje do velike elektrarne.

Funkcije: Poleg združevanja toka lahko v realnem času spremlja tok vsake dohodne linije, skupno napetost, notranjo temperaturo in stanje prenapetostne zaščite.

Tehnične prednosti: Z nalaganjem podatkov lahko vzdrževalno osebje na daljavo ugotovi, kateri sončni kolektorji so zasenčeni ali poškodovani, kar omogoča natančno vzdrževanje.


Garancija in poprodajne storitve

Tovarna Shangming zagotavlja zagotavljanje kakovosti, zlasti 1-letno garancijo za izdelke po meri in 2-letno garancijo za standardne izdelke. Garancija pokriva okvare materiala ohišja, okvare komponent (pri normalni uporabi) in težave pri proizvodnem procesu. Škoda, ki jo povzroči nepravilna namestitev, napačna uporaba, naravne nesreče ali nepooblaščene spremembe, ni zajeta.


V primeru poprodajnih težav jih bomo obravnavali v skladu z naslednjim postopkom: Prijavite težavo (priskrbite fotografije/videoposnetke okvare in številko naročila) → Tehnična ekipa se odzove v 4 urah → Diagnoza na daljavo (brezplačno vodenje pri prilagajanju parametrov ali zamenjavi majhnih komponent; brezplačni nadomestni deli v garancijskem obdobju) → Če težave ne bo mogoče odpraviti, bo za pomoč na kraju samem povabljen inženir ali pa bo izdelek vrnjen. popravilo/zamenjava (stroške v garancijskem roku krijemo mi); v nujnih primerih se lahko najprej zagotovijo nadomestni izdelki, da se zmanjšajo izgube strank.
