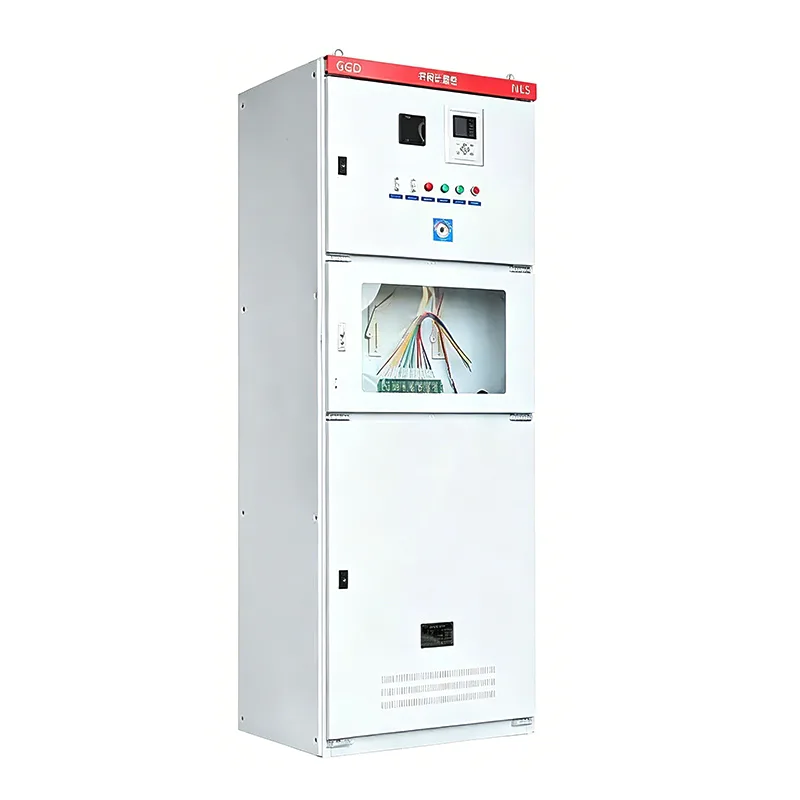

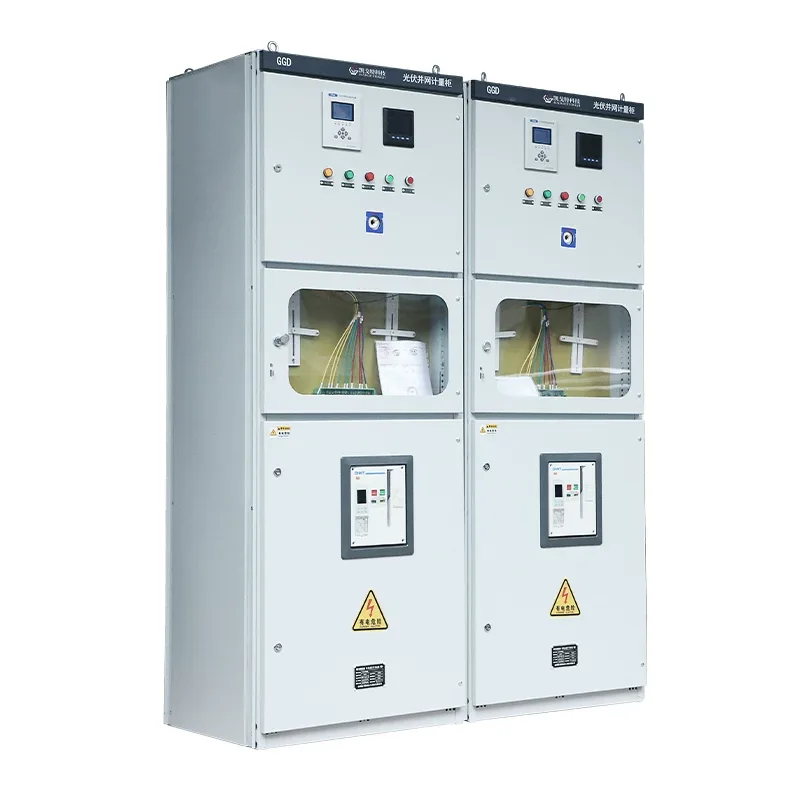

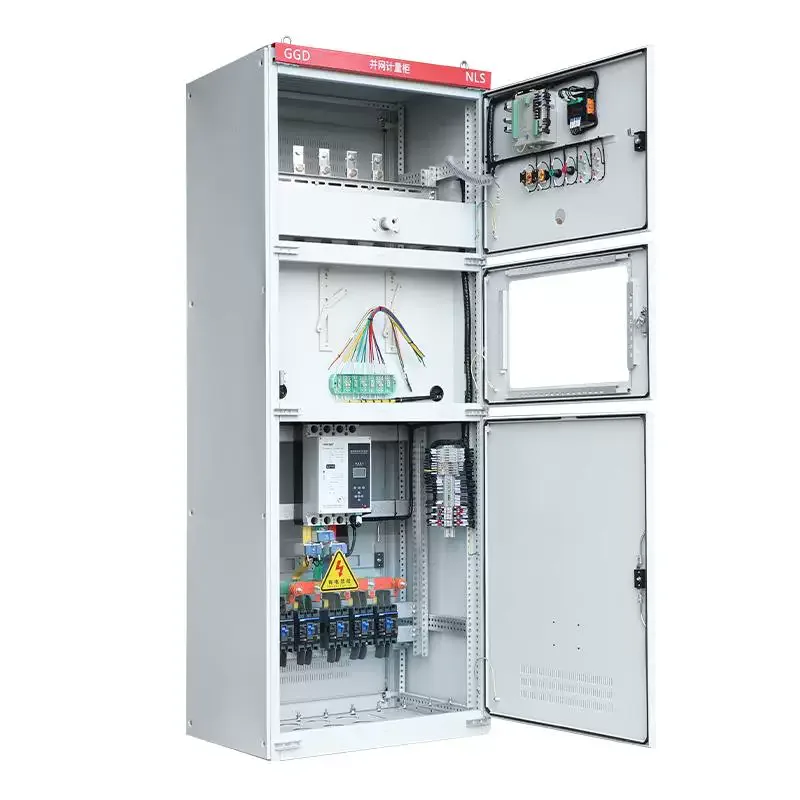

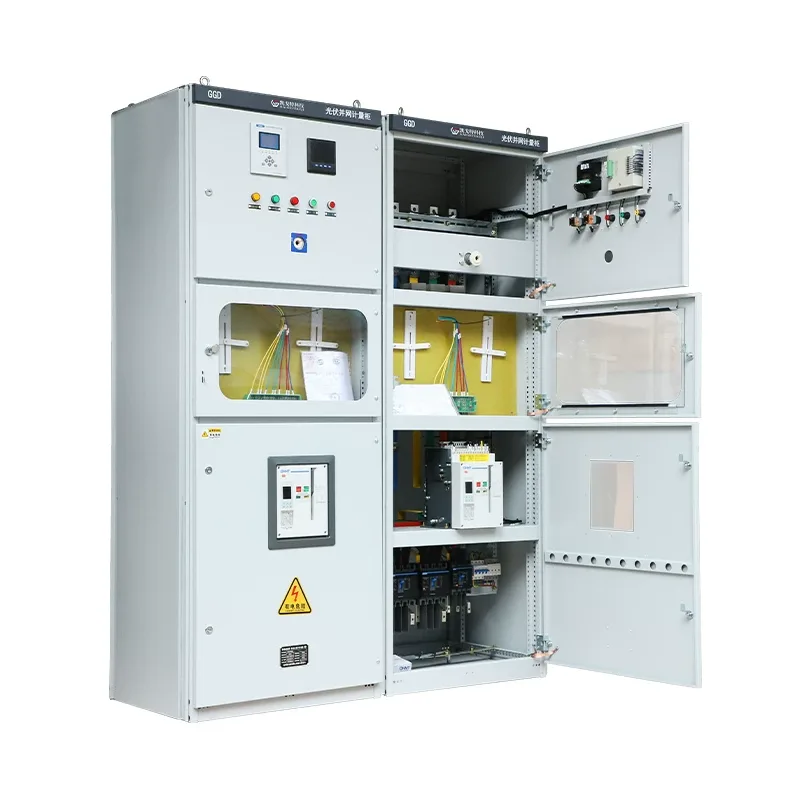

Fotovoltaična omarica, povezana z omrežjem

Fotovoltaične omarice, povezane z omrežjem, igrajo ključno vlogo pri zaščiti, merjenju, izolaciji, preprečevanju otočenja in izmenjavi podatkov. Oblikuje in izdeluje jih profesionalni proizvajalec Shangming. Nudimo garancijo in vam z vašim naročilom zagotovimo celotno dokumentacijo in potrdilo.

Kakšne so funkcije fotovoltaične omarice, povezane z omrežjem?

Zbiranje električne energije: fotonapetostna omarica, povezana z omrežjem, zbira izhodno moč izmeničnega toka iz enega ali več strunskih pretvornikov.

Varnostna izolacija: Ko je omrežje v vzdrževalnih delih ali se fotonapetostni sistem pokvari, fizično odklopi napajanje prek odklopnikov ali odklopnih stikal, kar zagotavlja varnost osebja in opreme.

Zaščitne funkcije: PV omarica, povezana z omrežjem, ima zaščito pred prenapetostjo, prenapetostjo, prenizko napetostjo in frekvenčnimi anomalijami. Najpomembneje je, da ima zaščito proti otočkom, ki samodejno odklopi priključno točko omrežja, ko glavno omrežje ne uspe preprečiti povratnega prenosa moči in morebitnega električnega udara za vzdrževalno osebje.

Merjenje in spremljanje: oprema ima vgrajen števec električne energije, običajno dvosmerni števec, ki beleži proizvedeno in porabljeno električno energijo.

Razlika med fotovoltaično omarico, povezano z omrežjem, in fotovoltaično kombinirano omarico

Previdnostni ukrepi pri namestitvi

Ko vgrajujete fotovoltaično omrežno omarico, jo namestite čim bližje transformatorju ali glavni razdelilni omari. Krajši kabli povzročijo manjši padec napetosti. Če je kabel predolg, bo napetost na priključni točki omrežja narasla med proizvodnjo konične moči, kar bo sprožilo prenapetostno zaščito pretvornika in povzročilo pogoste izklope.

Pri zunanjih omrežnih omaricah je namestitev na neposredno sončno svetlobo strogo prepovedana. Visoke temperature lahko povzročijo toplotno sprožitev odklopnika, kar povzroči lažno sprožitev. Priporočamo izbiro lokacije na severni steni objekta ali namestitev senčila.

Zagotovite, da je pred omarico vsaj 800 mm–1000 mm delovnega prostora, da zagotovite, da lahko upravljavec v sili hitro obrne stikalo za izklop.

pogosta vprašanja

V: Zakaj se odklopnik v omari, povezani z omrežjem, nepričakovano sproži med največjo proizvodnjo električne energije opoldne?

O: Vzroki, ki jih je treba raziskati:

Prenapetost omrežja: To je najpogostejši vzrok. Sončna energija je najmočnejša opoldne in če je poraba električne energije v okolici nizka, bo napetost na priključku na omrežje povišana. Ko napetost preseže zaščitno mejo, ki jo nastavi omarica, povezana z omrežjem, se omarica samodejno sproži.

Temperaturni izklop: Slabo odvajanje toplote v omarici, priključeni na omrežje. Visok tokovni tok opoldne povzroči previsoko notranjo temperaturo ohišja, kar povzroči okvaro toplotne zaščite odklopnika.

Neustrezna nastavitev: Nastavitveni tok odklopnika je preblizu največjemu izhodnemu toku pretvornika.

Rešitve: Preverite zapise napetosti. Če je omrežna napetost previsoka, se obrnite na urad za oskrbo z električno energijo, da znižate transformatorsko pipo ali prilagodite nastavitve zaščite.

V: Kakšne so posledice, če je prenapetostna zaščita v omarici, priključeni na omrežje, pokvarjena in ni zamenjana?

O: Kratkoročno ne bo vplivalo na proizvodnjo električne energije, vendar bo izgubilo zaščito pred strelo. Sončne elektrarne se večinoma nahajajo na odprtih strehah, kjer je indukcija strele izjemno pogosta. V primeru inducirane strele lahko visoka napetost neposredno prodre v omarico, povezano z omrežjem, in vstopi v pretvornik, kar povzroči izgorevanje komponent, vrednih več sto tisoč juanov.

Če se statusno okno SPD obarva rdeče, priporočamo, da ga takoj zamenjate.

V: Ali je mogoče uporabiti navadno nizkonapetostno razdelilno omarico za zamenjavo namenske fotovoltaične omarice, povezane z omrežjem?

O: Ne, ni ga mogoče neposredno zamenjati. Navadne razdelilne omare nimajo dvosmernega merjenja, logike zaščite proti otočkom in funkcije sprožitve pod napetostjo.

Urad za oskrbo z električno energijo se bo osredotočil na pregledovanje teh komponent, specifičnih za fotovoltaiko, med sprejemljivim testiranjem. Če pride do prisilne zamenjave, projekt ne bo sprejet.
