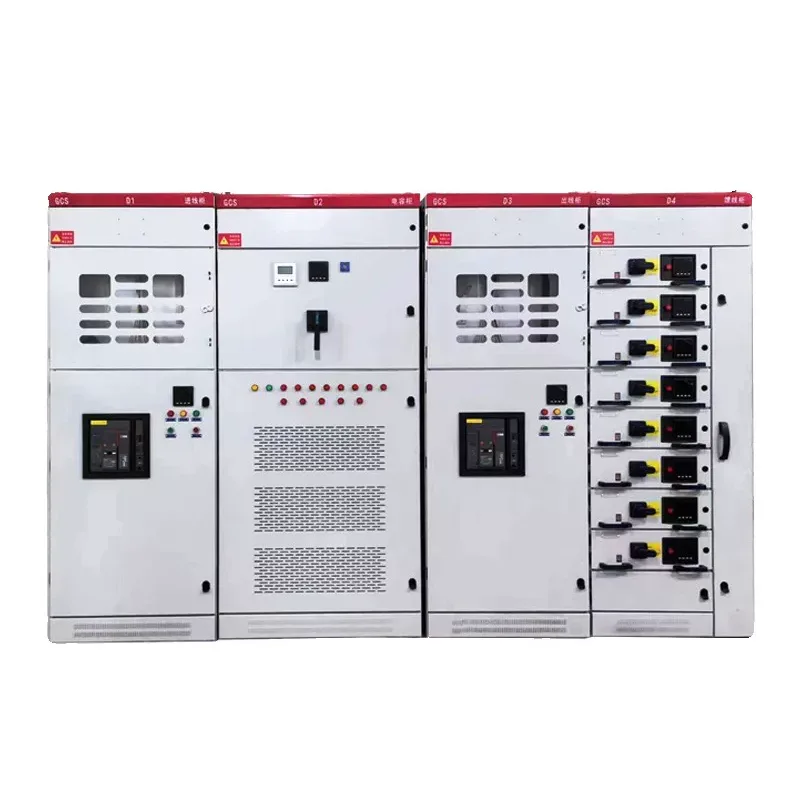

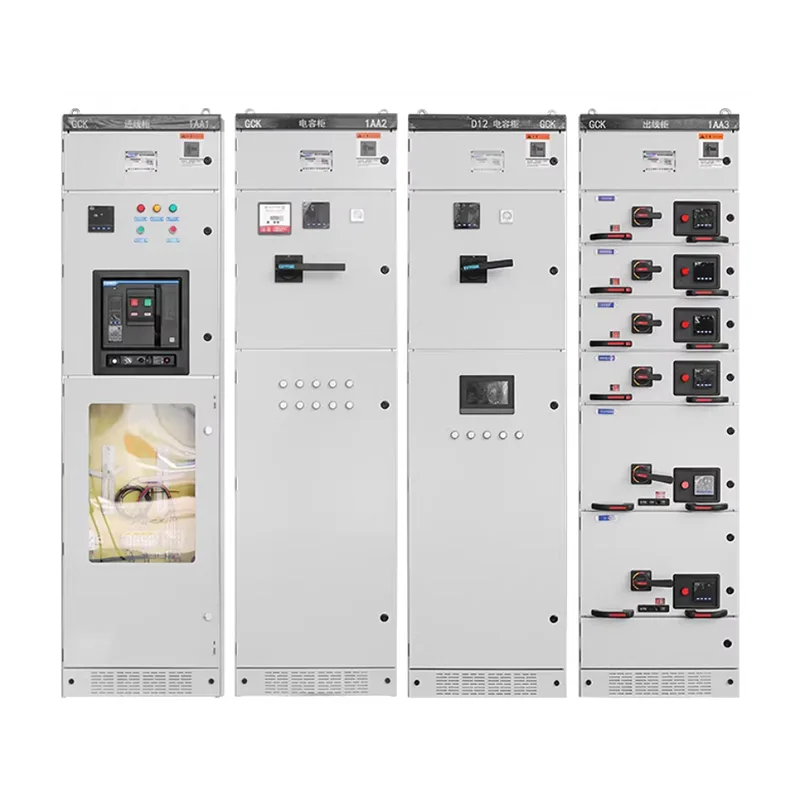

Nizkonapetostne izvlečne stikalne naprave GCS

Nizkonapetostna izvlečna stikalna naprava GCS ima poenostavljeno strukturo, dobro združljivost komponent in je 20–35 % cenejša od MNS, zaradi česar je primerna za proračunsko občutljive projekte. Če vas zanima izbira tega izdelka in začetek razvoja projektnega načrta, se obrnite na Shangming, zanesljivega dobavitelja iz Yueqinga, Wenzhou, Kitajska.

Lastnosti izdelka

Nizkonapetostna izvlečna stikalna naprava GCS združuje visoko zanesljivost MNS z enostavno uporabo GGD, zaradi česar je idealna za nizkonapetostne sisteme za distribucijo električne energije s številnimi vezji, pogostim vzdrževanjem in osredotočenostjo na nadzor skupnih stroškov.

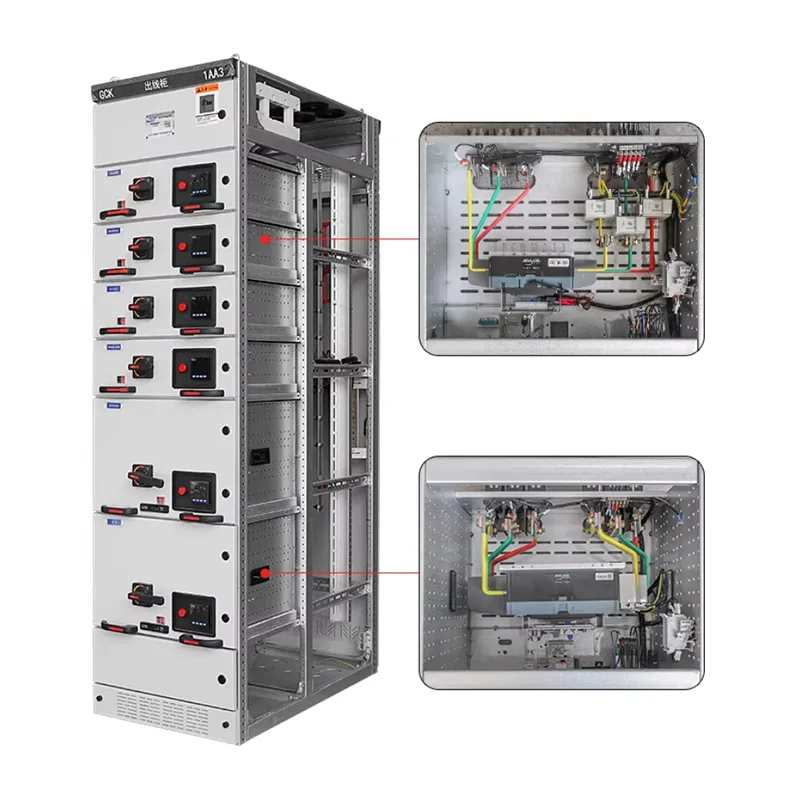

1. Modularna izvlečna struktura

Funkcionalne enote GCS imajo standardno obliko predala, kar omogoča hitro vstavljanje in odstranjevanje. V primeru okvare enega tokokroga ali vzdrževanja je mogoče enoto neodvisno odstraniti, ne da bi to vplivalo na delovanje drugih tokokrogov, kar zmanjša čas izpada električne energije in stroške vzdrževanja.

Modularna zasnova stikalne naprave ponuja veliko vsestranskost, kar omogoča prihodnjo širitev ali zamenjavo.

2. Visoka raven varnosti

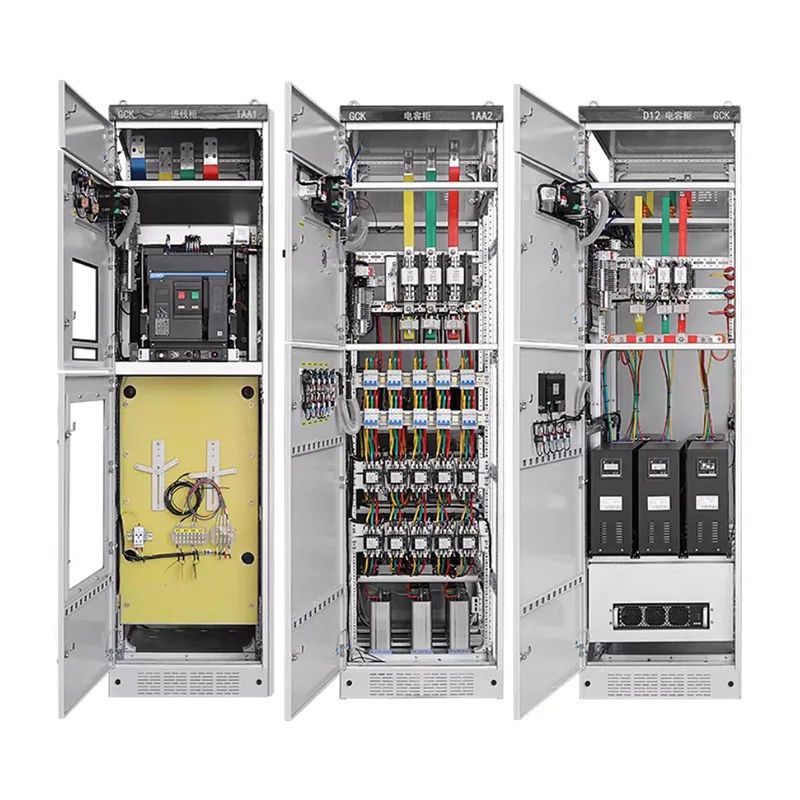

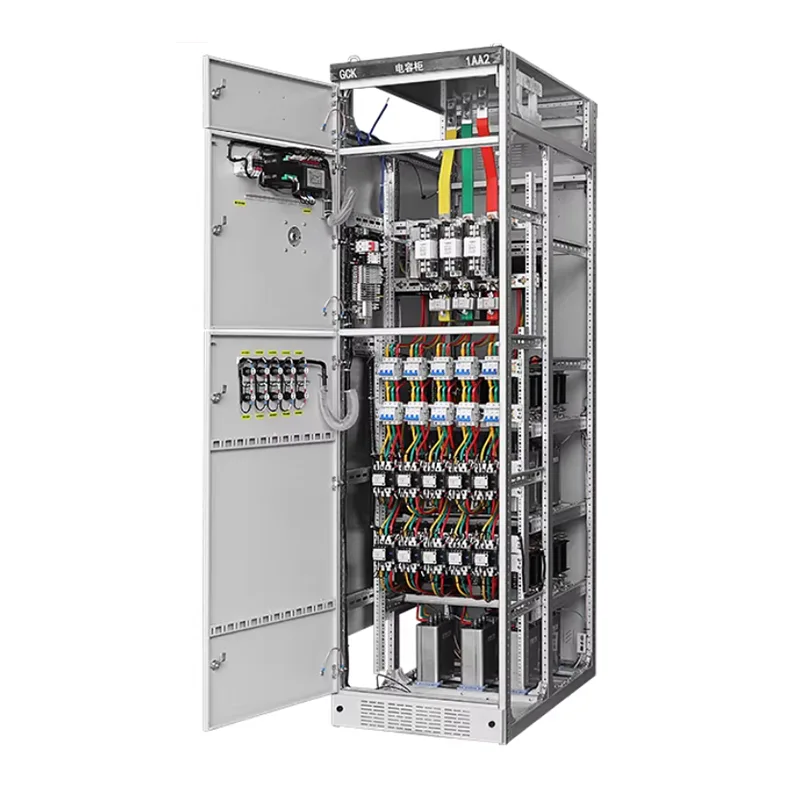

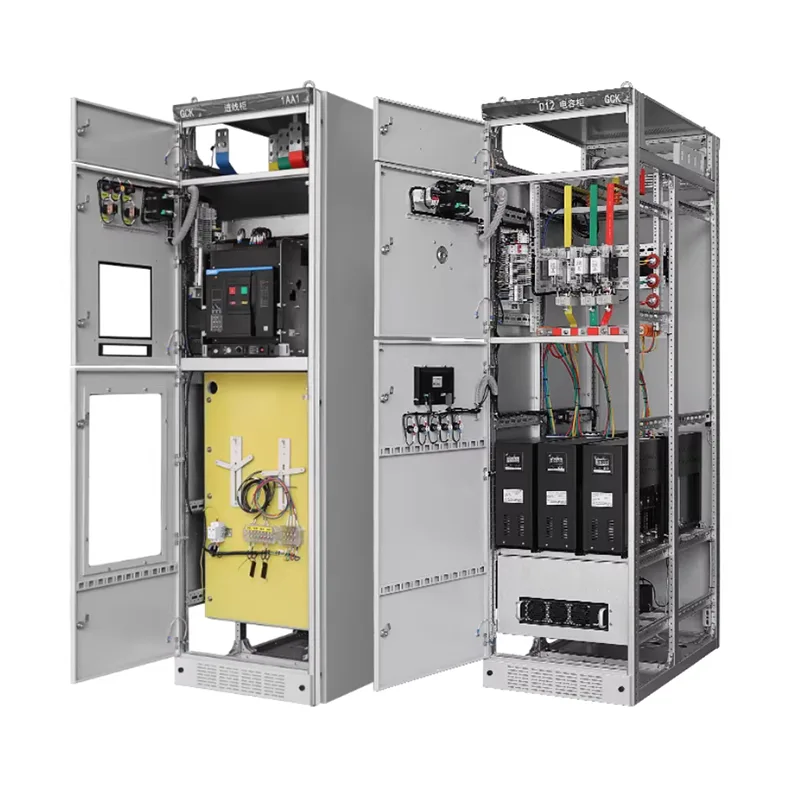

Omarica GCS je znotraj razdeljena na: predel zbiralke, prostor funkcionalne enote in prostor za kable. Ta funkcionalna področja so učinkovito izolirana, da se prepreči širjenje napak.

Podpiramo možnosti za višje ravni zaščite, ki jih je mogoče prilagoditi glede na dejanske pogoje delovanja.

Varnostne funkcije povečujejo varnost in stabilnost pri delovanju ter izpolnjujejo zahteve glede moči industrijskih in javnih del.

3. Priročno vzdrževanje in delovanje

Predalna enota ima preskusne, delovne in odklopne položaje, kar omogoča pregled in zamenjavo tudi v izklopljenem ali delno pod napetostjo. Ožičenje in delovni prostor sta zasnovana racionalno, zaradi česar je uporabniku prijazen za vzdrževalno osebje in primeren za sisteme, ki zahtevajo pogosto vzdrževanje, kot so scenariji MCC.

4. Široka uporabnost

GCS kabinet se lahko uporablja kot razdelilna omara, napajalna omara, center za krmiljenje motorjev (MCC) itd., ki podpira različne kombinacije električnih komponent in se prilagaja različnim zahtevam glede zmogljivosti in količine tokokrogov. En sam sistem lahko pokrije potrebe več aplikacij.

5. Visoka stroškovna učinkovitost

V primerjavi z izvlečnimi omarami MNS ima GCS enostavnejšo strukturo in bolj nadzorovane stroške.

V primerjavi s fiksnimi stikalnimi napravami ponuja znatne prednosti pri varnosti in vzdržljivosti, zaradi česar je posebej primeren za srednje do velike projekte ali proračunsko občutljive projekte, pri čemer doseže ravnovesje med zmogljivostjo in stroški.

Kako vzdrževati nizkonapetostno izvlečno stikalno napravo GCS?

Za podaljšanje njegove življenjske dobe, preprečevanje okvar in zagotavljanje neprekinjenega napajanja je pravilno vzdrževanje ključnega pomena. Shangming ponuja izčrpno dokumentacijo in nekaj predlogov.

I. Dnevni pregled

1. Preverjanje indikatorja delovanja: Indikatorske lučke na plošči predala ne smejo nenormalno utripati; tok ampermetra mora biti uravnotežen.

2. Preverjanje dviga temperature: Uporabite ročni infrardeči termometer za merjenje dviga temperature konektorja glavne zbiralke, primarnih konektorjev predala in vhodnih/izhodnih sponk odklopnika. ≤40K (≤80℃ pri temperaturi okolja +40℃).

3. Preverjanje neobičajnega vonja/zvoka: preverite vonj po zažganem, zvoke izpusta ali brenčanje.

4. Preverjanje tesnila vrat in čiščenja: Ali so tesnila vrat omarice stara? Ali se v notranjosti nabira prah?

5. Preverjanje položaja predala: Ali so vsi predali v povezanih položajih? Ali so ohlapni?

II. Periodično vzdrževanje

1. korak: Priprava na izklop. Prepričajte se, da je predhodni napajalnik odklopljen in preizkusite napetost.

2. korak: Premaknite predal, ki ga je treba vzdrževati, v odprt položaj in ga popolnoma izvlecite. Upoštevajte, da se bodo primarni vtiči samodejno odklopili; sekundarne čepe je mogoče ročno odstraniti.

3. korak: Vzdrževanje predalne enote. Različne komponente zahtevajo različne postopke vzdrževanja, vključno s čiščenjem in testiranjem.

4. korak: Notranje vzdrževanje omare

Glavna zbiralka: Preverite, ali so vijaki zrahljani.

Vertikalni odcep zbiralke: Očistite nabrani prah in preverite, ali so izolacijski plašči poškodovani.

Predal za kable: Razporedite kable in preverite, ali so konci kablov pregreti ali razbarvani.

Sistem ozemljitve: Izmerite upor ozemljitve med zbiralko PE in ohišjem (mora biti ≤0,1Ω).

5. korak: Funkcionalni preizkus

Potisnite predal nazaj v priključni položaj. Po vklopu preverite krmilno vezje v preskusnem položaju. Izvedite test brez obremenitve 10 minut, da potrdite, da ni nobenih nepravilnosti.

Ključni previdnostni ukrepi pri vzdrževanju

1. Nikoli ne priklapljajte ali odklapljajte primarnih modulov, ko so vklopljeni.

Primarni moduli prenašajo visok tok v glavnem tokokrogu in jih je treba upravljati šele, ko je predal v odprtem položaju in je sistem izklopljen.

V nasprotnem primeru lahko povzroči električni oblok, kar povzroči telesne poškodbe ali škodo na opremi.

2. Ne mešajte predalov različnih velikosti.

Predali GCS so zasnovani v velikostih 1/2, 1, 2 in 3 enote, z višinami, ki strogo ustrezajo položajem primarnih modulov.

Nepravilna namestitev bo povzročila neporavnanost modula, slab stik in pregrevanje.

3. Redno preverjajte petodporno zaporo.

Preizkus: Ali je mogoče predal izvleči, ko je odklopnik zaprt? Ne bi smelo.

Če zapora odpove, takoj prenehajte z uporabo in popravite, da preprečite napačno delovanje.

4. Izboljšajte ukrepe proti kondenzaciji v vlažnih okoljih.

Če se vaš projekt nahaja v deževnem obdobju ali v vodnem obratu, mesečno preverjajte delovanje grelnika.

Ob potrditvi rešitve se lahko odločite za namestitev inteligentnega regulatorja kondenzacije za avtomatski start-stop.

pogosta vprašanja

V: Kako pri prilagajanju stikalne omare izbrati med fiksnim tipom (GGD) ali izvlečnim tipom (GCS/MNS)?

O: GGD je primeren, kadar: omejen proračun, eno breme, dovoljeno vzdrževanje zaradi izpada električne energije ali težke razmere; fiksno ožičenje je v teh primerih bolj zanesljivo.

GCS/MNS je primeren, ko: Osrednje proizvodne linije doživljajo znatne izgube zaradi izpada električne energije, številni tokokrogi z omejenim prostorom, zahtevajo hitro vzdrževanje linije pod napetostjo in dajejo prednost visoki avtomatizaciji in inteligenci.

V: Kako nadmorska višina vpliva na prilagajanje stikalnih naprav?

O: Na nadmorski višini nad 1000 metrov redek zrak zmanjša odvajanje toplote in izolacijsko zmogljivost.

Med prilagajanjem nas morate obvestiti, če med izbiro potrebujete povečane zračne reže, izolatorje višjega razreda ali znižanje moči.

V: Zakaj je predale nizkonapetostnih izvlečnih stikalnih naprav GCS včasih težko izvleči ali vstaviti?

O: Deformacija vodila: To je lahko posledica neravne podlage med namestitvijo, kar povzroči deformacijo omarice.

Blokada: Preverite, ali je odklopnik popolnoma v odprtem položaju. Zaradi varnosti bo mehanska zapora zaklenila predal, ko je vklopljen odklopnik.

Okvara mazanja: Dolgotrajno pomanjkanje vzdrževanja lahko povzroči, da mehanski mehanizem postane tog. Ne potiskajte ali vlecite predala na silo; odstranite vse tujke in nanesite primerno količino maziva.
