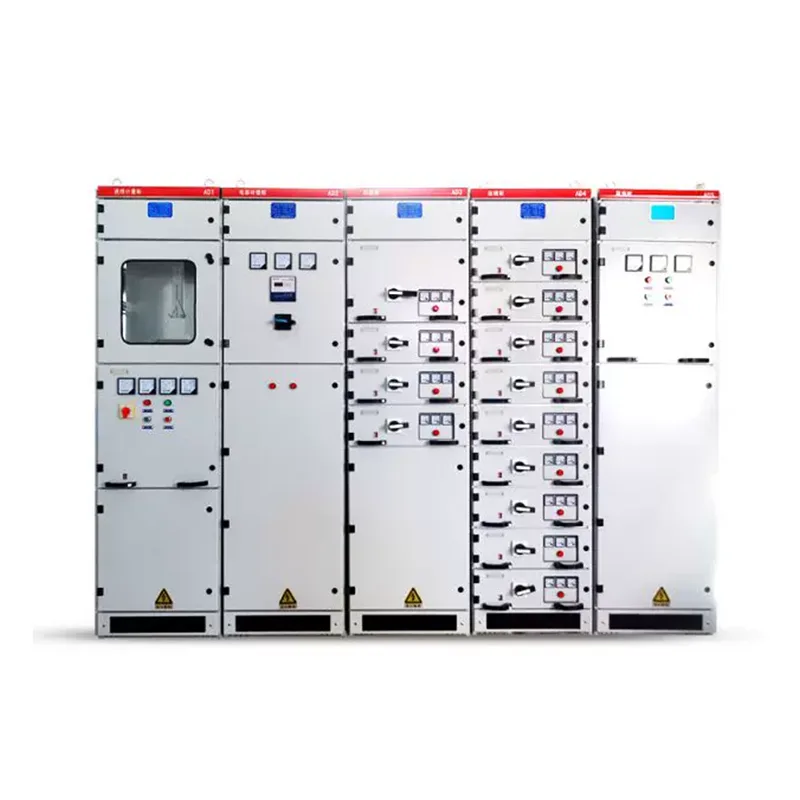

Nizkonapetostne izvlečne stikalne naprave MNS

Iščete zanesljivega dobavitelja nizkonapetostnih izvlečnih stikalnih naprav MNS? Shangming iz Kitajske je zaupanja vredna izbira. Ta stikalna naprava ima izolirane cone, kar izboljšuje učinkovitost vzdrževanja sistema in kontinuiteto delovanja. Izvožen je bil v več kot 50 držav in regij po vsem svetu.

Kaj je nizkonapetostna izvlečna stikalna naprava MNS?

Nizkonapetostna izvlečna stikalna naprava MNS, ki jo je prvotno razvil ABB iz Švice in ima licenco za globalno proizvodnjo, je napreden sistem za distribucijo električne energije. Tovarna Shangming ima zrelo tehnologijo obdelave za ta izdelek in podpira prilagajanje.

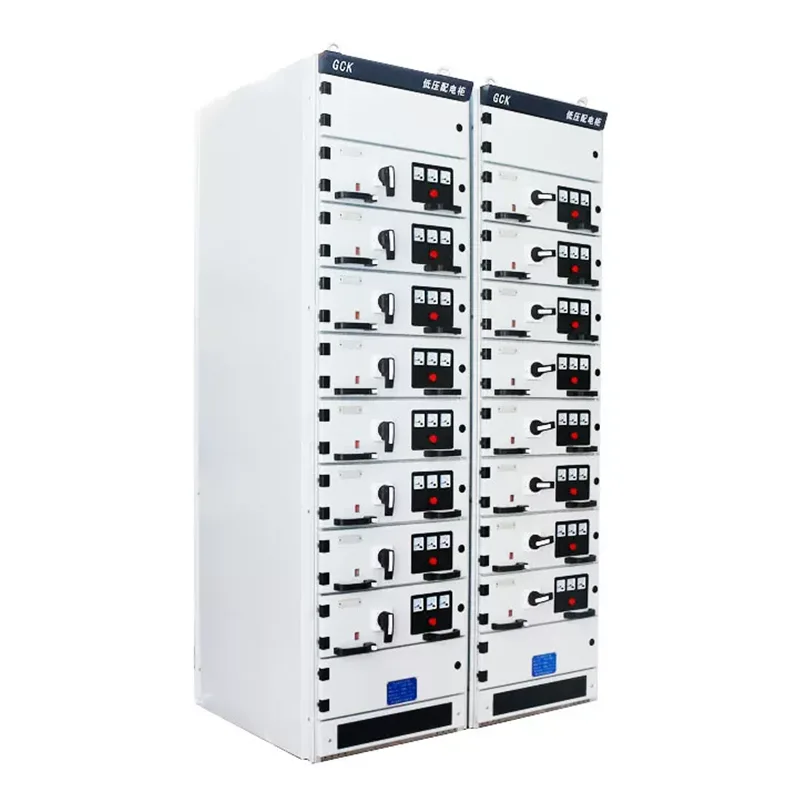

Za razliko od fiksnih stikalnih naprav GGD je vsako vezje MNS nameščeno v neodvisno izvlečnem predalu. Če tokokrog odpove, lahko upravljavec neposredno izvleče predal za popravilo ali zamenjavo, medtem ko drugi tokokrogi v omari normalno delujejo naprej in tako dosežejo neprekinjeno napajanje med vzdrževanjem. Predali z enakimi specifikacijami so zamenljivi, kar skrajša čas odpravljanja napak.

Strukturne značilnosti

Okvir nizkonapetostne izvlečne stikalne naprave MNS je sestavljen s pomočjo profilov v obliki črke C s 25 mm modularnimi luknjami, kar ima za posledico lahko strukturo z visoko mehansko trdnostjo in odpornostjo na udarce.

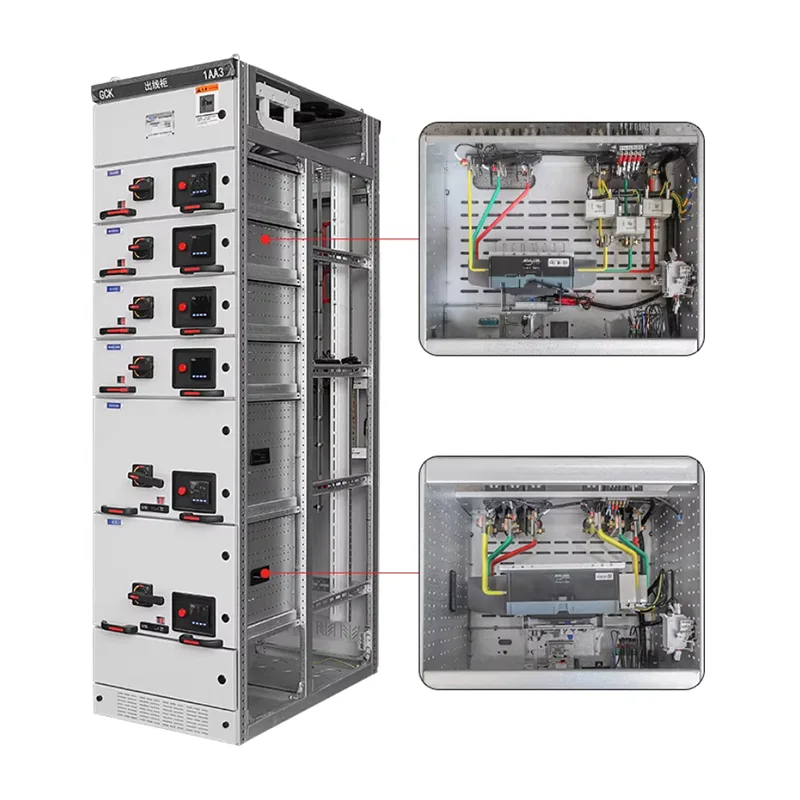

Notranjost omare je strogo razdeljena na tri neodvisne cone, da se prepreči širjenje napak:

Prostor za funkcionalno enoto: Vsebuje predalne module.

Oddelek za zbiralke: Nahaja se na zadnji ali zgornji strani omarice, v njem so glavne in razdelilne zbiralke.

Predal za kable: Nahaja se ob strani omare za zunanje kabelske povezave.

MNS uporablja tudi večnamenske plošče iz visoko trdne ognjevarne plastike, ki učinkovito izolira vodoravne in navpične zbiralke in preprečuje iskrenje med predelki.

Tehnični parametri

Varnostna zasnova

Med uporabo stikalnih naprav je treba celovito upoštevati osebno varnost in zaščito opreme. Shangmingovi izdelki so podvrženi sedmim inšpekcijskim postopkom kakovosti, preden zapustijo tovarno, da se zagotovi, da so vse glavne varnostne zasnove vzpostavljene, izpolnjujejo mednarodne in domače standarde, kot je IEC 61439-1 / GB 7251.1, ter zagotavljajo popolne certifikacijske dokumente in poročila o preskusih.

Popolna izolacija: nizkonapetostna izvlečna stikalna naprava MNS uporablja kovinske plošče za popolno izolacijo predela funkcionalne enote, predela zbiralke in kabla. Energija napake je omejena znotraj tega prostora, ne vpliva na sosednja vezja in preprečuje širjenje lokov napak.

Petkratna zapora: Preprečuje električni udar ali poškodbe opreme zaradi človeške napake.

Predal je mogoče izvleči iz priključenega položaja le, ko je odklopnik odprt; mehanska zaporna palica zaklene potisni mehanizem. → Preprečuje odpiranje in zapiranje glavnega tokokroga pod obremenitvijo.

Vrata predelka funkcionalne enote in položaj predala so zaklenjeni; vrat ni mogoče odpreti, če predal ni popolnoma izvlečen; za odpiranje predela zbiralke/kabla potrebujete posebna orodja. → Preprečuje nenamerni vstop v predelke pod napetostjo

Ozemljitveno in glavno stikalo sta mehansko povezana; ozemljitvenega stikala ni mogoče zapreti, ko je glavni tokokrog pod napetostjo. → Preprečuje povezovanje ozemljitvenih žic, ko je pod napetostjo

Ko je stikalo za ozemljitev zaprto, glavnega stikala ni mogoče premakniti v položaj za povezavo. → Preprečuje napajanje s priključeno ozemljitveno žico.

Izbirna zapora na ključ ali elektronska logična zapora zagotavlja pravilno zaporedje delovanja. → Preprečuje nenamerno odpiranje in zapiranje odklopnikov.

Razbremenitev tlaka zaradi napake: omarica MNS je zasnovana z namenskim kanalom za razbremenitev tlaka. V primeru notranjega nenamernega kratkega stika se visokotemperaturni in visokotlačni plin sprosti navzgor, s čimer ščiti operaterje spredaj in izpolnjuje zahteve IEC 61641 preskusa napak obloka.

Za katere industrije priporočamo nizkonapetostne izvlečne stikalne naprave MNS?

1. Petrokemična industrija

Petrokemična industrija zahteva neprekinjeno proizvodnjo in ne prenese dolgotrajnih izpadov električne energije. Pogoji delovanja vključujejo številne tokokroge motorja, velike obremenitve in pogoste zagone. Fiksne stikalne naprave so preveč tvegane in povzročajo ogromne stroške vzdrževanja.

Enote predalnega tipa stikalnih naprav MNS omogočajo vzdrževanje pod napetostjo v varnem okolju, zagotavljajo jasno izolacijo tokokroga, zmanjšujejo vpliv nesreč ter olajšajo širitev in nadgradnje.

2. Proizvodnja v velikem obsegu

Obsežne proizvodne industrije, kot so jeklarske, cementne in avtomobilske tovarne, neprekinjeno delujejo z gostimi obremenitvami motorjev in velikimi električnimi sistemi.

MNS podpira sheme MCC, standardizira vezja in omogoča hitro vzdrževanje in zamenjavo. Funkcionalne enote je mogoče postopoma dodajati, ko se proizvodne linije širijo. Če nameravate v prihodnosti širiti proizvodnjo in potrebujete dolgoročno uporabo, so stikalne naprave MNS primernejše.

3. Podatkovni centri in veliki komercialni kompleksi

Te aplikacije imajo izjemno visoke zahteve glede kontinuitete napajanja z gosto in kompleksno porazdelitvijo obremenitve, kar zahteva inteligentno spremljanje in consko upravljanje. Izpad električne energije lahko povzroči velike gospodarske izgube.

MNS ponuja jasno razdelitev na območja, varnejšo strukturo napajanja in možnost integracije inteligentnih nadzornih modulov, kar zagotavlja, da vzdrževanje ne vpliva na celoten sistem.

4. Komunalna infrastruktura

Vključno s podzemnimi železnicami, letališči, bolnišnicami, čistilnimi napravami itd.

Stabilnost oskrbe z električno energijo je rešilna bilka za infrastrukturo, ki zahteva conski nadzor in hitro obnovitev po vzdrževanju. MNS omogoča zamenjavo funkcionalne enote tudi ob manjših izpadih električne energije.

5. Energetika in energetika

Pomožni sistemi elektrarn, distribucijski sistemi vetrne in sončne energije ter nizkonapetostne strani transformatorskih postaj. Ti scenariji imajo visoke zahteve glede ravni varnosti in zanesljivosti sistema. MNS-ova razdeljena struktura in predalne enote bolje ustrezajo oblikovalskim standardom.
