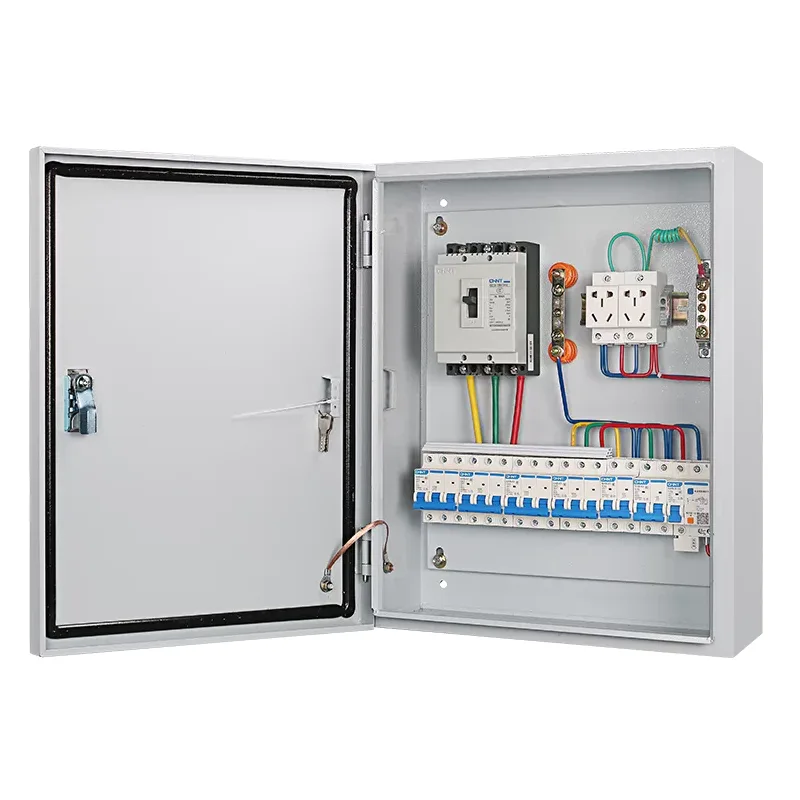

Nizkonapetostna integrirana razdelilna omarica JXF

Nizkonapetostne integrirane razdelilne omarice JXF so izdelane iz hladno valjane jeklene plošče, upognjene in varjene, z elektrostatično brizganjem na površini epoksidne smole, zaradi česar so estetsko prijetne in trpežne. To je ena izmed vrst izdelkov, ki jih lahko Shangming kot proizvajalec in dobavitelj razdelilnih omar ponudi tako novim kot obstoječim strankam. Imamo obsežne zmogljivosti za raziskave in razvoj ter prilagajanje; pošljite nam svoje zahteve.

Pošlji povpraševanje

Opis izdelka

Nizkonapetostna integrirana razdelilna omarica JXF je visokokakovosten izdelek, ki ga je oblikovala in izdelala tovarna Shangming. Ima stopnjo zaščite IP55, notranjo montažno osnovo za namestitev različne električne opreme ter vrata, ki se odpirajo za več kot 110 stopinj in se fleksibilno vrtijo.

Strukturne značilnosti

Material: Nizkonapetostne integrirane razdelilne omarice JXF so izdelane iz hladno valjane jeklene plošče z elektrostatičnim praškastim premazom, ki zagotavlja močno odpornost proti koroziji in vremenskim vplivom.

Stopnja zaščite: IP40; IP54 je mogoče prilagoditi vašim projektnim zahtevam. Za visoko zaščito so robovi škatle opremljeni s tesnilnimi trakovi, ki zagotavljajo odlično odpornost proti prahu in vodi.

Način namestitve: podpiramo prilagodljive možnosti namestitve, ki se določijo glede na vaše potrebe. Podprte so stenske, vgradne ali talne namestitve.

Notranja postavitev: razdelilna omarica ima premično montažno ploščo, ki omogoča prosto razporeditev komponent v skladu s shemo vezja.

Kakšne so aplikacije nizkonapetostnih integriranih razdelilnikov JXF?

Nizkonapetostne integrirane razdelilne omarice JXF se uporabljajo za distribucijo električne energije nizkonapetostnih terminalov in razvejnih tokokrogov, za osvetlitev, napajanje, nadzor opreme in zunanje potrebe po napajanju.

1. Distribucija električne energije terminala

Najpogostejša osnovna uporaba JXF je črpanje energije iz glavne razdelilne omare in njena distribucija na določena območja ali opremo.

Sorodni scenariji:

Etažna distribucija: V poslovnih stavbah ali stanovanjskih stavbah služi kot prenosna postaja za vsako etažo.

Napajanje delavnice: Odgovoren za napajanje določenega stroja v industrijski lokaciji.

Začasno napajanje: Na gradbiščih ali razstaviščih služi kot zanesljiva začasna dostopna točka za napajanje.

2. Nadzor motorja in zagon

Zaradi globokega notranjega prostora in prilagodljive postavitve so omarice JXF idealne za namestitev kontaktorjev in termičnih relejev.

Sorodni scenariji:

Upravljanje vodne črpalke: Običajno se uporablja za samodejno/ročno preklopno krmiljenje požarnih črpalk in črpalk za kanalizacijo.

Zagon ventilatorja: Nadzor prezračevalnih sistemov v industrijskih obratih ali podzemnih garažah.

Kombinacija mehkega zaganjalnika/pogona s spremenljivo frekvenco: vgrajen majhen mehki zaganjalnik ali pogon s spremenljivo frekvenco omogoča nemoten zagon/ustavitev motorja in regulacijo hitrosti.

3. Nadzor osvetlitve in krajine

Nadzor ulične luči na prostem: deluje s časovnimi stikali ali fotoobčutljivimi senzorji za samodejno merjenje časa preklopa ulične luči na mestnih cestah ali v industrijskih parkih.

Krajinska razsvetljava: Upravlja in ščiti napajanje za zunanjo razsvetljavo stavb in sisteme fontan.

Zasilna razsvetljava: V izrednih razmerah, kot je požar, protipožarni sistem prisilno aktivira zasilne luči.

4. Povezava proti požarni zaščiti in preprečevanju nesreč

Ventilator za odvod dima: Sprejema signale požarnega alarma in prisilno aktivira ventilator za odvod dima.

Nadzor požarnega hidranta: spremlja vodni tlak ali status protipožarnega sistema in zagotavlja povratne informacije v realnem času.

5. Integrirano krmiljenje in integracija nizkonapetostnega sistema

PLC/krmilna omarica: v notranjosti je programabilni logični krmilnik za logično krmiljenje industrijskih avtomatiziranih proizvodnih linij.

Komunikacijska konvergenca: Čeprav je JXF visokonapetostna škatla, se običajno uporablja tudi za namestitev oddajnikov in modulov za zajemanje podatkov za različne senzorje, s čimer se doseže integriran digitalni nadzor.

Specifikacije izdelka

Ime	Specifikacije	širina	Višina	Globina
Osnovna škatla JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Pogoste napake in rešitve

Pojav napake

Možni vzroki

rešitev

Glavno stikalo se je sprožilo in ga ni mogoče ponastaviti

- Kratek stik ali preobremenitev v odhodni liniji

- Sprožila se je zaščita na diferenčni tok

- Mehanska okvara stikala

①Odklopite vsako odhodno linijo eno za drugo, da odpravite napako v vezju;

②Pritisnite gumb "Reset" in poskusite zapreti tokokrog;

③Če tokokroga še vedno ni mogoče zapreti, zamenjajte glavno stikalo.

Ena odhodna linija nima napajanja

- Miniaturni odklopnik se je sprožil na tej poti.

- Zrahljana ali prežgana napeljava.

- Kratek stik na uporabniški strani.

①Preverite, ali se je sprožil ustrezni MCB; ponastavitev bo rešila težavo.

②Po izklopu preverite, ali so sponke ožičenja oksidirane ali ohlapne.

③Obrnite se na uporabnika, da odpravite težave z notranjim ožičenjem.

Pogosto proženje tokovne zaščite pred uhajanjem

- Staranje linijske izolacije

- Prevelik tok uhajanja iz več naprav

- Napaka v sami napravi za diferenčni tok (RCD).

①Izmerite izolacijsko upornost vsakega tokokroga z megaommetrom (biti mora >0,5 MΩ);

②Vklopite v serijah, da prepoznate opremo z visokim tokom uhajanja;

③Zamenjajte napravo za diferenčni tok (RCD) (priporočen je tip A ali tip B).

Kompenzacija jalove moči ne deluje

- Krmilnik ni vklopljen

- Kondenzator poškodovan

- Nenormalna napetost

①Preverite napajanje krmilnika in vzorčni tokovni transformator (CT);

②Izmerite vrednost kapacitivnosti z multimetrom (če je odstopanje >10 %, ga je treba zamenjati);

③Pred samodejnim preklopom počakajte, da se napetost vrne v normalno stanje.

Nenormalni odčitki števca električne energije

- Polariteta CT obrnjena

- Napaka merilnega ožičenja

- Okvara merilnika

①Preverite terminal CT z istim imenom (P1 obrnjen proti zbiralki);

②Ponovno ožičenje v skladu s specifikacijami merjenja;

③Obrnite se na urad za oskrbo z električno energijo, da preverite ali zamenjate merilnik.

Kondenzacija/rje v ohišju

- Staranje tesnilnega traku

- Pomanjkanje odzračevalnega ventila ali grelnika

- Dolgotrajno okolje z visoko vlažnostjo

①Zamenjajte tesnilni trak vrat;

②Namestite pametni razvlaževalec ali grelno ploščo;

③Očistite morebitno nakopičeno vodo in nanesite barvo proti rjavenju.

JXF Low-voltage Integrated Distribution Box
