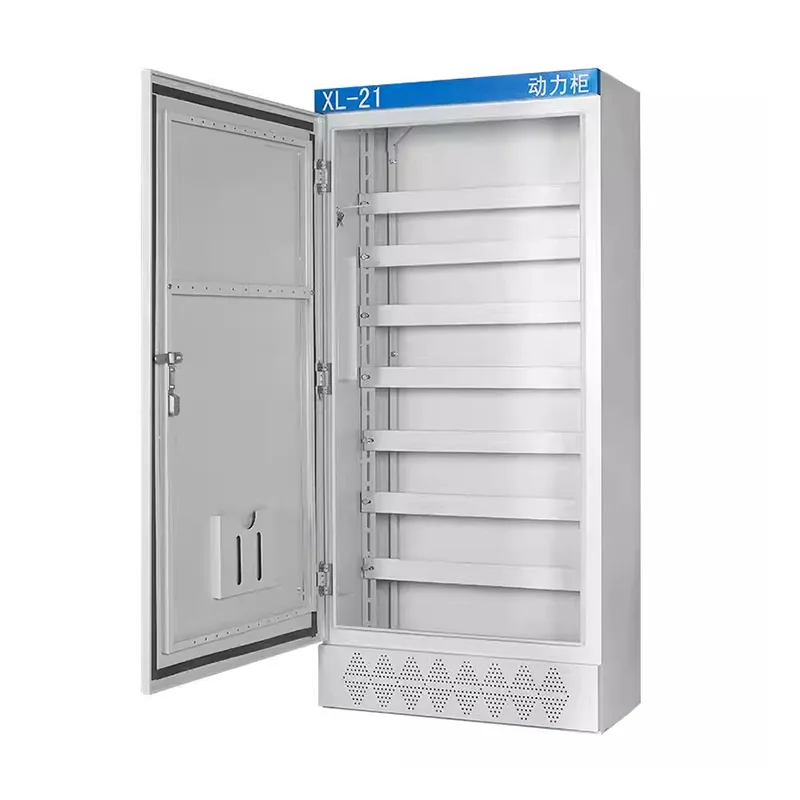

Nizkonapetostna razdelilna omarica XL-21

Nizkonapetostno razdelilno omarico XL-21 zagotavlja kitajski proizvajalec Shangming. Imamo popolne proizvodne zmogljivosti z mesečno proizvodno zmogljivostjo več kot 3000 enot. Podpiramo risbe po meri, nabavo komponent in tovarniško testiranje. Vabljeni, da nas kadar koli kontaktirate, da začnemo razvijati rešitev.

Struktura izdelka

Nizkonapetostna razdelilna omarica XL-21 ima popolnoma zaprto, fiksno in navpično razdeljeno konstrukcijsko zasnovo, ki daje prednost preprostosti, zanesljivosti in enostavnosti vzdrževanja.

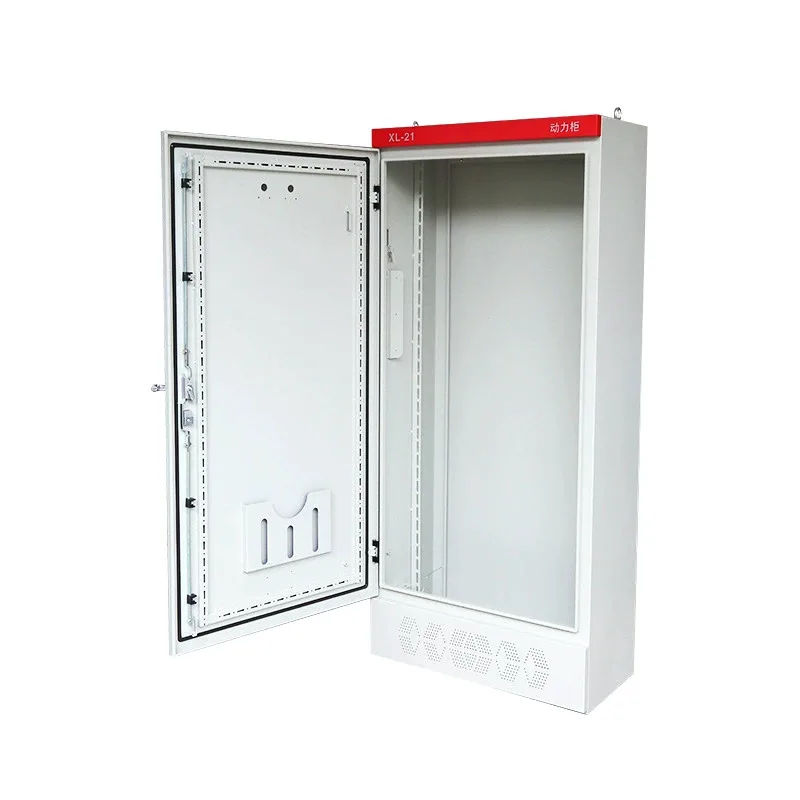

1. Zunanjost omare

Omara XL-21 je izdelana iz hladno valjane jeklene pločevine, upognjene in varjene, kar zagotavlja zadostno togost za podporo težkih odklopnikov in vodil. Zaščitna vrata so enoodpirna izvedba s kotom odpiranja nad 110°. Poliuretanski tesnilni trakovi so nameščeni okoli robov vrat za izboljšanje odpornosti proti prahu.

Notranje stranice so opremljene z navpičnimi profili s perforacijami, ki olajšajo prilagajanje nosilcev in montažnih plošč glede na dimenzije komponent.

2. Notranja postavitev

Čeprav je XL-21 enoten integriran prostor, je razdeljen na več funkcionalnih področij:

Zgornje območje zbiralke: Glavna vhodna zbiralka je nameščena na vrhu omare, zavarovana z izolatorji in podpira vodoravno ali navpično razširitev bakrenih zbiralk.

Osrednje območje komponent: To je osrednje območje, ki se uporablja za namestitev odklopnih stikal, odklopnikov, kontaktorjev, termičnih relejev itd.

Spodnji del ožičenja: na dnu je dovolj prostora za vnos kablov, vključene pa so tudi namenske nevtralne in ozemljitvene zbiralke.

3. Dno in zasnova vhoda/izhoda kabla

Dno razdelilne omare ima veliko odstranljivo ploščo, ki jo je mogoče prilagoditi z odprtinami glede na število kablov in jo je mogoče uporabiti s kabelskimi ovoji.

Za povečanje višine omare od tal je mogoče namestiti 50–100 mm visoko kanaleto jekleno podnožje, ki zagotavlja zaščito pred vlago in olajša rokovanje z viličarjem.

Prednosti izdelka

1. Široka uporaba

Nizkonapetostna razdelilna omarica XL-21 ima klasično strukturo nizkonapetostne razdelilne omare. Zaradi njegove zrele tehnologije in visoke standardizacije se široko uporablja v tovarnah, gradbenih projektih in občinskih projektih, njegova zanesljivost pa je dokazana v dolgem obdobju.

2. Primerno za porazdelitev obremenitve

Kot profesionalni proizvajalec Shangming oblikuje napajalne sisteme za motorje, črpalke, ventilatorje in drugo energetsko opremo. Izdelki imajo odlično tokovno nosilnost, lahko delujejo neprekinjeno in izpolnjujejo zahteve aplikacij z visoko obremenitvijo.

3. Robusten in vzdržljiv

Na voljo je več materialov, vključno z ogljikovim jeklom, pocinkanim jeklom in nerjavnim jeklom. Ne glede na uporabljeni material strukturna zasnova omare zagotavlja zadostno trdnost in odpornost na udarce, zaradi česar je primerna za dolgotrajno uporabo v industrijskih okoljih.

4. Priročno vzdrževanje

Notranje električne komponente napajalne omare so sistematično razporejene z jasnimi tokokrogi. Ima enojna desna vrata z ročajem za upravljanje nožnega stikala v zgornjem desnem stolpcu na sprednji strani omare. Na vratih so nameščeni merilni instrumenti in napajalniki signala, ki zagotavljajo popolno osvetlitev, ko so vrata odprta za enostavno pregledovanje in vzdrževanje.

5. Močna združljivost

Našo nizkonapetostno razdelilno omarico XL-21 je mogoče prilagodljivo konfigurirati z glavnimi električnimi komponentami, kot so odklopniki, kontaktorji in toplotni releji, ki se prilagajajo različnim krmilnim in zaščitnim shemam za izpolnjevanje potreb različnih projektov.

6. Stroškovna prednost

V primerjavi s kompleksnimi strukturami, kot so predalne omare, ima razdelilna omara XL-21 preprosto strukturo in nadzorovane proizvodne stroške, zaradi česar je idealna za projekte z visokimi zahtevami glede stroškovne učinkovitosti in stabilnosti.

Kakšne so zahteve okolja namestitve za razdelilno omarico XL-21?

Ta nizkonapetostna razdelilna omarica XL-21 se v glavnem uporablja v trifaznih trižičnih in trifaznih štirižičnih napajalnih sistemih z izmenično frekvenco 50 Hz in napetostjo pod 500 V za distribucijo električne energije in razsvetljave. Pred začetkom projekta ali dejanske namestitve lahko določite okolje namestitve. Kot proizvajalec ponujamo naslednje predloge:

1. Temperatura okolja

Normalna delovna temperatura: -5 ℃ do +40 ℃;

Povprečna temperatura v 24 urah: ne presega +35 ℃;

Temperatura skladiščenja in transporta: -25 ℃ do +55 ℃ (kratkoročno);

Opomba: če je nameščen v okolju z visoko temperaturo, je potrebno izboljšano prezračevanje ali zasnova zmanjšanja moči.

2. Nadmorska višina

Nadmorska višina namestitve mora biti manjša ali enaka 2000 metrov.

Nad 2000 metri je potrebno znižanje moči v skladu s standardi.

3. Relativna vlažnost

Pri temperaturi okolja vgradnje +40 ℃ mora biti relativna vlažnost ≤ 50 %.

Pri nižjih temperaturah je dovoljena višja vlažnost.

4. Mesto namestitve

Napajalna omarica XL-21 je samo za notranjo namestitev.

Prepovedana je namestitev v: nezasenčena zunanja območja, nevarna mesta z eksplozivnimi plini ali prahom, zelo jedka okolja ali območja z močnim prahom ali prevodnim prahom.

5. Mehanski in vibracijski pogoji

Okolje namestitve ne sme biti izpostavljeno močnim vibracijam ali udarcem. Frekvenca vibracij ≤ 10 Hz, pospešek ≤ 0,5g. Temelj namestitve mora biti stabilen, pri čemer se je treba izogibati delitvi iste platforme z velikimi motorji ali opremo za vtiskovanje.

Po namestitvi mora biti omarica v bistvu navpična, z nagibom navpično ≤ 5°, sicer bo to vplivalo na življenjsko dobo pogonskega mehanizma.

6. Prostor za prezračevanje in odvajanje toplote

Dostop za vzdrževanje mora biti zagotovljen na sprednji in zadnji strani omare. Sprednja delovna površina mora biti ≥ 0,8 m, priporočeno 1,0 m. Če je potrebno vzdrževanje zadaj, je potrebno ≥ 0,8 m. Zgornji del omare naj bo vsaj 0,5 m oddaljen od stropa. Ko je več omaric postavljenih ena poleg druge, med njimi ni potrebna nobena vrzel; jih je mogoče neposredno sestaviti. Vendar je treba na obeh koncih celotne vrste pustiti prezračevalni prostor.

7. Preprečevanje požarov in varnostne zahteve

Območje namestitve mora biti negorljiva struktura. Vnetljivih in eksplozivnih materialov ne smete shranjevati znotraj 1 metra od mesta namestitve.

Tla morajo biti ravna in suha. Priporočljivo je zgraditi betonski temelj 100–200 mm nad tlemi, da preprečite vdor vode.

8. Elektromagnetno okolje

Mesto namestitve mora biti daleč od frekvenčnih pretvornikov visoke moči in visokofrekvenčne opreme, da preprečite motnje v sekundarnih krmilnih tokokrogih. Če obstajajo močne elektromagnetne motnje, je priporočljivo uporabiti oklopljene kable za krmilne linije in jih napeljati v ločenem kabelskem pladnju.
