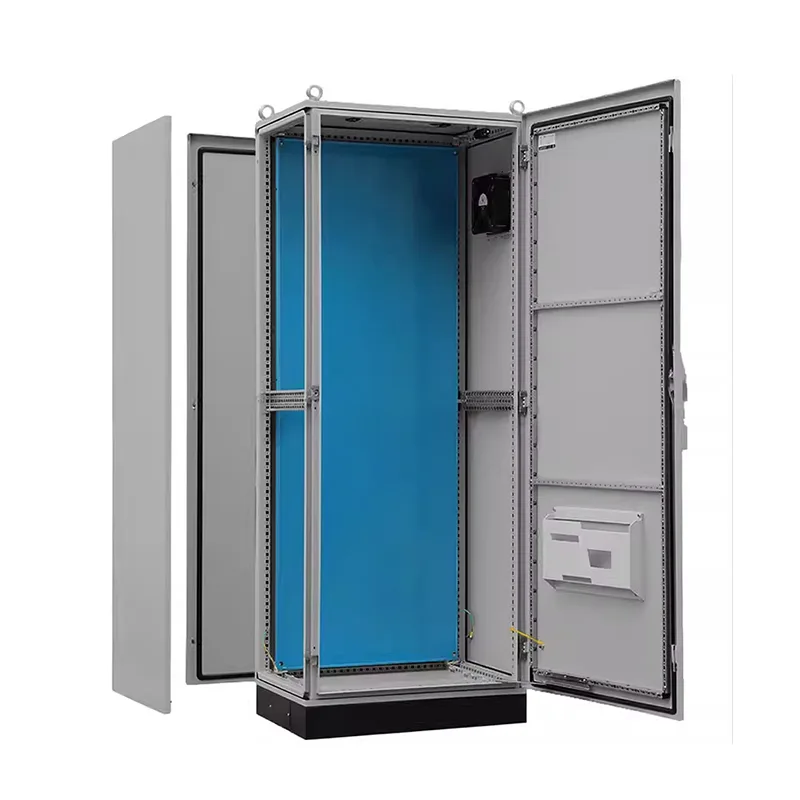

PS Devetkratna profilna razdelilna omarica

Devetkratna profilna razdelilna omarica PS je snemljiva in enostavna za povezavo. Če vaš projekt zahteva zapleten in velik sistem z več omaricami, se lahko obrnete na Shangming in nam dovolite, da postanemo vaš dobavitelj neposredne prodaje. Podpiramo nestandardne prilagoditve.

Tehnični parametri

Specifikacije za naročanje

Prednosti izdelka

Devetkratna profilna razdelilna omarica PS se ponaša z visoko trdnostjo in visoko zanesljivostjo, razširitev pa ne zahteva spreminjanja omare. Ponuja življenjsko dobo več kot 15 let. Poleg tega Shangmingovi izdelki ponujajo druge prednosti, zaradi česar so primerna izbira.

I. Strukturne prednosti

Steber omare iz PS je podvržen devetim natančnim CNC krivinam, ki tvorijo večkratno ojačan zaprt odsek. To poveča upogibno in torzijsko togost za več kot 40 % v primerjavi s petkratno zasnovo upogiba, kar mu omogoča podporo težkih okvirnih odklopnikov, suhih transformatorjev in frekvenčnih pretvornikov visoke moči.

Zaradi te funkcije so naši izdelki primerni za okolja z visokimi tresljaji, kot so ladjedelništvo, rudarstvo in železniški promet, s čimer se odpravi tveganje za pokanje zaradi utrujenosti zvara.

S 3-4 montažnimi površinami (spredaj, zadaj in notranja stran), vse predhodno izvrtane z luknjami po mednarodnem standardu 25 mm, podpira DIN tirnice, hrbtne plošče PLC in napajalne module na kateri koli višini in na kateri koli površini, kar omogoča prilagodljivo postavitev in tridimenzionalno, modularno kabliranje.

II. Funkcionalne prednosti

Če povzamemo, razdelilna omarica PS združuje funkcije napajanja, nadzora in nadzora, združuje glavne vhodne linije in distribucijo električne energije v podružnicah, krmilna vezja motorja in inteligentne enote, kar odpravlja potrebo po ločeni krmilni omarici.

Za prihodnje inteligentne razširitvene zmogljivosti smo rezervirali dovolj vmesnikov in namestitvenih položajev, ki podpirajo nadzor na daljavo in omogočajo prihodnjo širitev in vzporedno povezovanje po potrebi.

Zasnova kovinske predelne plošče učinkovito zavira vpliv virov motenj, kot so frekvenčni pretvorniki, na krmilne signale.

III. Učinkovitost Prednosti

Kot profesionalni kitajski proizvajalec Shangming ponuja hitro prilagajanje in prilagodljiv odziv. Podpiramo naročila, ki se začnejo z eno enoto; nestandardne velikosti, materiale in ravni zaščite je mogoče konfigurirati po potrebi. Med specifikacijo rešitve in proizvodnim procesom vam bomo zagotovili vzorce za potrditev, da se izognete predelavi na kraju samem

25 mm standardizirani vmesnik je združljiv z glavnimi blagovnimi znamkami, kot sta Schneider Electric in ABB; vhodne in izhodne luknje za kabel so združljive z mednarodnimi standardnimi uvodnicami, kar zagotavlja učinkovito namestitev in vzporedno povezavo.

Pri dejanski namestitvi omarica PS uporablja vse vijačne povezave, kar odpravlja potrebo po varjenju. Montaža na kraju samem je hitra, več omaric je mogoče brezhibno spojiti, povezava zbiralke pa je priročna, kar skrajša čas gradnje za 30 %.

Kako prilagoditi razdelilno omarico svojim potrebam?

Shangming ima lastno tovarno in lahko zagotovi zložljive razdelilne omare PS 90% v različnih velikostih. Podpiramo tudi nestandardne prilagoditve. Zagotovili vam bomo celovito predprodajno analizo in specifikacijo rešitve. Na podlagi naslednjih predlogov lahko tudi razmislite, ali je vaša rešitev primerna za vaš projekt:

1. korak: Določite temeljne zahteve

Scenariji uporabe: Za krmiljenje vodne črpalke? Fotovoltaični kombinator? Proizvodna linija? Podatkovni center? Črpališče na prostem?

Električni parametri: Kakšna je sistemska napetost (220V/380V/480V)? Glavni dohodni tok? Število krogov? Ali vključuje obremenitve motorja?

Nadzorne funkcije: Ali je potreben samodejni zagon/ustavitev, daljinsko spremljanje, povezava BA ali krmiljenje PLC?

Okolje namestitve: Notranji/zunanji? Razpon temperature/vlažnosti? Ali obstaja korozija, prah ali vibracije?

Zahteve za zaščito: Kakšna raven zaščite je potrebna? Ali je potreben material iz nerjavečega jekla?

Standardi certificiranja: Kateri standardi morajo biti izpolnjeni?

Upoštevajte: Zagotavljanje obstoječih risb, fotografij ali podobnih študij primerov projekta bo izboljšalo našo komunikacijsko učinkovitost.

2. korak: Izbira prave platforme omare

Različne osnovne vrste omaric zadovoljujejo različne potrebe. Če potrebujete integrirano napajanje in nadzor, priporočamo zložljivo razdelilno omarico PS 90%.

Druge osnovne potrebe? Kontaktirajte nas zdaj!

3. korak: Potrditev rešitve

Shangming zagotavlja brezplačno tehnično podporo, vključno z načrtovanjem električne sheme, priporočeno razumno delitvijo vezja, potrditvijo 3D strukture, potrditvijo vzorca in dejansko integracijo inteligentnih funkcij za prihodnjo uporabo in razširitev.

Po potrditvi vzorca bomo uredili množično proizvodnjo. S 5+ avtomatiziranimi proizvodnimi linijami naša mesečna zmogljivost doseže 3000+ enot. Prilagojene izdelke je mogoče dostaviti v 20-30 dneh, na nujna naročila pa bomo odgovorili v 72 urah.

pogosta vprašanja

V: Kaj je devetkratni profil? Kako je boljši od navadnega profila?

O: Devetkratni profil je izdelan z natančnim upogibanjem ene same jeklene plošče devetkrat v okvir omare.

V primerjavi s štiri- ali pet-kratnimi profili, devet-kratna struktura zagotavlja bistveno večjo upogibno in torzijsko odpornost, z eno samo omarico, ki lahko prenese statično obremenitev od 800 kg do 1000 kg. Profil je prekrit z luknjami za montažo, ki so med seboj oddaljene 25 mm, kar omogoča namestitev različnih dodatkov brez vrtanja na licu mesta.

V: Ali je mogoče omare PS kombinirati neomejeno? Kako je tesnjenje zagotovljeno?

O: Da. PS omarice lahko horizontalno kombinirate tako, da odstranite stranske stranice in uporabite specializirane kombinirane spojke.

Za zagotovitev stopnje zaščite je treba pri združevanju omar na spojih okvirja uporabiti namenski kombinirani tesnilni trak, da zagotovite, da stopnja zaščite po združevanju ostane IP55.

V: Zakaj je stopnja zaščite vaše omare PS IP55 namesto IP66?

O: Ker ima omarica PS modularno sestavno strukturo, sta stranski in zgornji paneli odstranljivi, kar ima za posledico več šivov.

IP55 zadostuje za odpornost na prah in pršenje vode iz katere koli smeri, kar je primerno za 95 % industrijskih okolij.

Če vaše okolje zahteva pogosto umivanje z vodo pod visokim pritiskom, tj. zahteva stopnjo zaščite IP66, priporočamo, da izberete integralno varjeno petkratno omarico ES.
