ES petkratna profilna razdelilna omarica

Shangming iz Yueqinga, Wenzhou, Kitajska, je profesionalni proizvajalec ES petkratnih profilnih razdelilnih omar. Izberemo hladno valjane jeklene plošče visoke trdnosti in jih s petimi neprekinjenimi procesi krivljenja predelamo v ta izdelek. Vratna plošča je visoko od tal, zaradi česar sta namestitev in vzdrževanje priročna. Ponujamo tudi različne specifikacije in velikosti, med katerimi lahko izbirate, in dobrodošli dizajni po meri na podlagi vaših risb.

Pošlji povpraševanje

Opis izdelka

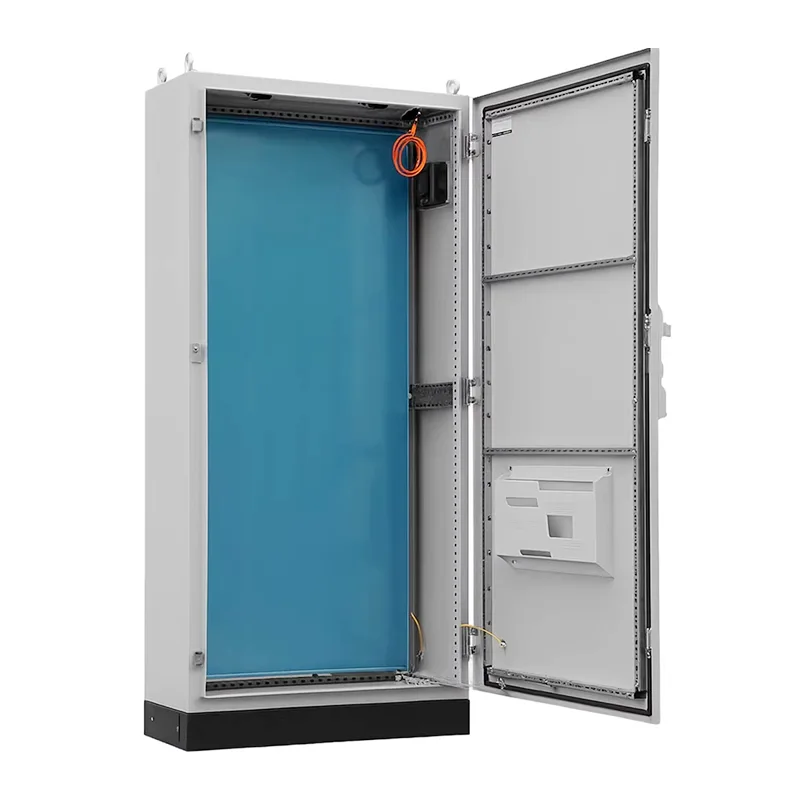

Razdelilna omarica s petimi profili ES je zanesljiv izdelek z visoko trdnostjo in stopnjo zaščite IP55. Gosto zapakirane modularne luknje z naklonom 25 mm na okvirju zagotavljajo prilagodljivost in vsestranskost namestitve. Ta izdelek zagotavlja kitajski proizvajalec Shangming. Podpiramo nestandardne prilagoditve in lahko ponudimo celovite rešitve in konkurenčne cene.

Glavne strukturne značilnosti

Glavni nosilni okvir omare za distribucijo električne energije s petkratnim profilom ES je podvržen petim natančnim upogibom, ki tvorijo okostje petkratnega profila. Ta zasnova z več upogibi ne le poveča vzdolžno nosilnost jeklene plošče, ampak tudi ustvari naravno strukturo žlebov za zadrževanje vode, ki učinkovito preprečuje pronicanje tekočine.

Zgornja, spodnja in stranska plošča omare so običajno zvarjene kot ena enota, kar ima za posledico večjo stabilnost in torzijsko odpornost v primerjavi z montažo z vijaki. Profili imajo standardne luknje z razmikom 25 mm za standardizirano namestitev notranjih električnih komponent.

Zaradi te strukture je petkratna omarica ES primerna za potrebe distribucije električne energije z več vezji velike zmogljivosti, saj zagotavlja veliko notranjega prostora in omogoča učinkovitejše ožičenje in vzdrževanje.

Funkcije izdelka

Petkratne razdelilne omare Shangming ES so na voljo v standardnih in prilagojenih modelih. Za vaš projekt ne zagotavljajo samo energije, ampak nudijo tudi trdne temelje za varen, učinkovit in razvijajoč se električni sistem.

1. Strukturna podpora in nosilnost

Petkratni profil ni le zunanja lupina, ampak tudi eksoskelet celotne omare. Postopek petkratnega upogibanja poveča vzdolžno tlačno trdnost profila, kar zagotavlja stabilnost tudi po namestitvi težke opreme in preprečuje zvijanje ali posedanje.

Notranjost profila je zapolnjena s standardnimi luknjami. V kombinaciji s tramovi in osnovno ploščo je mogoče komponente poljubno razporediti znotraj notranjega prostora, kar izboljša izkoristek.

2. Varstvo okolja

V primerjavi z navadnimi razdelilnimi omaricami nudi omarica ES boljše tesnjenje. Zaradi posebne zavihane robne strukture, ki jo na odprtini ohišja oblikuje petkratni profil, voda teče po pregibih na zunanjo stran ohišja, namesto da bi pronicala v tesnilni trak.

Ohišje v kombinaciji z visokokakovostnimi tesnilnimi trakovi, ki jih nanese CNC, učinkovito izolira izjemno fin prevodni prah in jedko vlago ter ščiti izolacijo notranjih elektronskih komponent.

3. Integrirano upravljanje toplote in odvajanje toplote

Ta izdelek je krmilna omarica, ki jo Shangming priporoča za projekte, ki dajejo prednost zaščiti komponent pred izgorevanjem.

Petkratni okvir in stranske plošče podpirajo vgradnjo visoko zmogljivih industrijskih klimatskih naprav ali izmenjevalnikov toplote, ne da bi pri tem prišlo do okvare tesnila zaradi vibracij. Notranja struktura omarice spodbuja kroženje zraka s konvekcijo, kar preprečuje učinke toplotnih otokov na vrhu ohišja ali na območjih z gostimi komponentami.

4. Varnostna zaščita in vmesnik človek-stroj

Imamo profesionalne ozemljitvene vijake med vrati omare, stranskimi stranicami in ohišjem omare, povezane z rumeno-zeleno dvobarvno žico. Celotno kovinsko ohišje zagotavlja zanesljivo zaščito pred električnim udarom.

Ponujamo možnosti prilagajanja; lahko izberete vratno ploščo s prozornim oknom, v kombinaciji s tritočkovno ključavnico, ki olajša pregled in fizično prepreči nepooblaščenim osebam odpiranje omare.

Tehnični parametri

Material	SUS304 (modeli iz drugih materialov so neobvezni)
Površinska obdelava	Vlečenje žice, montažna izvedba je pocinkana
Stopnja zaščite	IP55 (pressGB4205-1993)
Standardna konfiguracija	Sprednja vrata, zadnja plošča, namestitvena plošča, stranska omarica, vrata ključavnica, tesnilni trak
Debelina jeklene plošče	Okvir: petkratni profil 1,5 mm Vratna plošča: 2,0 mm Zadnja plošča: 1,5 mm Montažna plošča: 2,5 mm

Tabela velikosti in specifikacij

Specifikacije in dimenzije			širina								Višina								Globina						Namestitev tabla
širina	Višina	Globina	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Scenariji uporabe izdelka

Ta izdelek priporočamo za projekte z zahtevnimi okolji, ki zahtevajo neodvisno delovanje posameznih enot in zahtevajo visoko strukturno togost. Kadarkoli nas lahko kontaktirate z vašimi zahtevami, da se pogovorimo in določimo konkretno izbirno rešitev.

Avtomatsko krmiljenje neodvisne mehanske opreme

Zaradi integrirane varjene strukture je petkratna razdelilna omarica ES idealna za krmiljenje velike opreme z eno enoto.

Tipični primeri: Pakirni stroji, stroji za brizganje, CNC obdelovalni stroji, krmilne omare strojev za lasersko rezanje.

Zakaj ga izbrati: Velika, neodvisna oprema, ki deluje kot ena enota, ne zahteva vzporednega delovanja v omaricah. Zaprta zaščita omare ES preprečuje, da bi oljna meglica in kovinski prah pronicala v natančni krmilnik.

Črpalne postaje in priprava vode

ES petkratna profilna razdelilna omarica ponuja večje prednosti v vlažnih okoljih ali okoljih, ki so nagnjeni k škropljenju.

Tipični primeri: krmilne omarice vodnih črpalk na prostem, sistemi za nadzor prezračevanja v čistilnih napravah, črpalnice za sekundarno napajanje.

Zakaj izbrati: Mehanska hidroizolacijska struktura, ki jo tvori petkratni profil, v kombinaciji z lepilnimi tesnilnimi trakovi, se učinkovito upira dežju in vlagi. Tudi v okoljih z dolgotrajno visoko vlažnostjo njegova integrirana varjena struktura zagotavlja, da notranje komponente ostanejo suhe.

Živilska in farmacevtska industrija

Naše električne razdelilne omare priporočamo za delavnice, ki zahtevajo pogosto izpiranje ali izjemno visoke standarde čistoče. Uporabljamo visokokakovostne, varne materiale in izdelujemo strogo v skladu z zahtevanimi standardi.

Tipični primeri: krmilne omare linije za polnjenje pijač, električne omare linije za pakiranje farmacevtskih izdelkov.

Zakaj izbrati: omarica ES, izdelana iz nerjavečega jekla, ima gladke, zaobljene robove in minimalno število zvarov, zaradi česar je manj dovzetna za kopičenje bakterij ali prahu. Njegova površina je odporna tudi na razpršila s kemičnimi razkužili in visokotlačno čiščenje z vodnim curkom.

Rudarstvo, cement in okolja z visokimi vibracijami

Naši izdelki se lahko uporabljajo tudi v težkih industrijskih območjih, ki vključujejo drobljenje, presejanje ali transport na dolge razdalje. Shangmingova tovarna ima 7-stopenjski postopek nadzora kakovosti, ki zagotavlja zadostno trdnost izdelka.

Tipični primeri: krmilne enote rudarskih tekočih trakov, krmilne plošče za dovod cementarne, krmilne omare mobilnega generatorja.

Zakaj izbrati: Enodelna varjena struktura zagotavlja odlično odpornost na navor. Med močnimi vibracijami ali dvigovanjem okvir s petimi loki ščiti drage notranje frekvenčne pretvornike in module PLC pred slabim stikom ali fizičnimi poškodbami zaradi deformacije ohišja.
