Zakaj je stensko električno ohišje z eno vrati pomembno pri sodobni distribuciji električne energije

Sodobni sistemi za distribucijo električne energije se morajo prilagajati spreminjajočim se električnim obremenitvam, vedno bolj porazdeljeni nadzorni opremi in strožjim zahtevam za varno delovanje in vzdrževanje. Komercialne zgradbe, industrijski objekti, infrastrukturni projekti in avtomatizirane proizvodne linije so odvisne od električne opreme, ki jo je mogoče namestiti, dostopati do nje in vzdrževati znotraj jasno organiziranih postavitev. Ker se ti sistemi razvijajo, oblikovanje ohišij ostaja pomemben del načrtovanja električne infrastrukture.

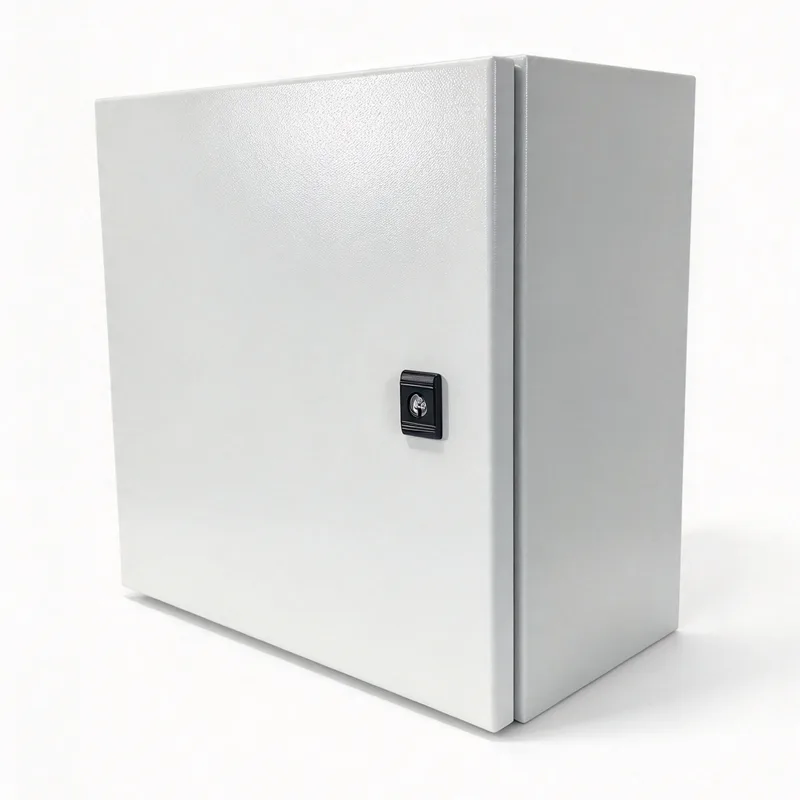

Čeprav se električna ohišja pogosto obravnavajo kot sekundarna glede na odklopnike, kontaktorje, priključne bloke in krmilne naprave, njihova struktura neposredno vpliva na razporeditev opreme, dostop do ožičenja, varstvo okolja in postopke vzdrževanja. TheStensko električno ohišje z enimi vratije en format ohišja, ki se uporablja tam, kjer električne komponente zahtevajo namensko ohišje brez talne površine, ki jo zahteva večja omara.

Spreminjajoče se zahteve v sodobni distribuciji električne energije

Distribucija električne energije ni več omejena na dobavo električne energije od centralne oskrbovalne točke do nadaljnjih tokokrogov. Številne instalacije zdaj vključujejo lokalne razdelilne plošče, krmilnike motorjev, nadzorne naprave, komunikacijske vmesnike in opremo za avtomatizacijo. Te komponente podpirajo funkcije, kot so upravljanje obremenitve, spremljanje opreme, nadzor osvetlitve in delovanje proizvodne linije.

Ta razvoj ustvarja praktične izzive za oblikovalce električnih sistemov. Oprema se mora umestiti v razpoložljiva območja namestitve, pri čemer mora biti dovolj prostora za napeljavo kablov, odvajanje toplote, pregledovanje in servisiranje. V objektih z več električnimi kontrolnimi točkami lahko postavitev vsakega ohišja vpliva na dolžino kablov, kompleksnost namestitve in dostop med vzdrževanjem.

Izbira ohišja je torej del širše distribucijske zasnove. Stenski formati lahko sprejmejo izbrano lokalno krmiljenje in distribucijo, kjer je na voljo prostor na steni in oprema ne zahteva velike stoječe omare. Njihova primernost je odvisna od električnega sklopa, dimenzij komponent, okolja namestitve in veljavnih varnostnih zahtev.

Stenska zasnova in izraba prostora

Tla so dragocen vir v tovarnah, poslovnih stavbah, pomožnih prostorih in prostorih z opremo. Velike razdelilne omare so še vedno potrebne za številne aplikacije, zlasti tam, kjer velika gostota tokokrogov ali obsežna električna oprema zahteva večjo notranjo prostornino. Manjše krmilne sklope pa je mogoče namestiti bližje opremi, ki ji služijo.

Stensko pritrjeno ohišje lahko prepreči izbrane električne komponente od tal in vzpostavi določeno točko namestitve. V proizvodnem obratu je ta ureditev lahko primerna za lokalno krmiljenje strojev ali pomožno distribucijsko opremo. V komercialni stavbi lahko sprejme določene krmilne elemente za razsvetljavo, servisna vezja ali komponente za avtomatizacijo zgradbe.

Prihranek prostora sam po sebi ne določa najboljšega načina namestitve. Trdnost stene, montažna oprema, teža opreme, mesta za vnos kablov, prostor za odpiranje vrat in dostop za usposobljeno osebje vplivajo na načrtovanje namestitve. Ohišje mora biti nameščeno tako, da ne ovira prehodov, reševalnih poti ali drugih gradbenih storitev.

Struktura ohišja podpira električno organizacijo

Dobro načrtovana električna inštalacija zahteva več kot dovolj prostora za namestitev njenih komponent. Odklopniki, priključni bloki, releji, napajalniki in krmilne naprave potrebujejo organizirano notranjo postavitev, ki podpira varno ožičenje in učinkovit nadzor. Slaba postavitev komponent lahko oteži sledljivost povezav in podaljša čas, potreben za odpravljanje težav.

Konfiguracija z enimi vrati zagotavlja eno primarno odprtino za dostop do notranjosti ohišja. Ta razporeditev lahko poenostavi dostop do notranjih komponent v kompaktnih namestitvah, zlasti kjer je postavitev opreme razmeroma enostavna. Položaj tečajev, nihanje vrat, ureditev zaklepanja, dimenzije montažne plošče in uporabna notranja globina vplivajo na to, kako učinkovito je mogoče uporabiti razpoložljivi prostor.

TheStensko električno ohišje z enimi vratilahko služi kot fizično ohišje za izbrane električne sklope, vendar mora njegova notranja zmogljivost ustrezati opremi, ki se vgrajuje. Oblikovalci morajo upoštevati polmer krivine kabla, kanale za ožičenje, dostop do terminalov, ločevanje vodnikov, ozemljitvene povezave in prostor za prihodnje vzdrževanje. Kompaktna zunanjost ne sme povzročiti prenatrpane notranjosti.

Električna varnost je odvisna od celotne namestitve

Električna varnost je določena z usklajenostjo komponent, zaščitnih naprav, konstrukcije ohišja, načinov namestitve in delovnih postopkov. Ohišje pomaga ločiti električno opremo od okolice in lahko zmanjša izpostavljenost nenamernemu stiku, če je pravilno zasnovano in nameščeno. Vendar pa ohišje samo po sebi ne zagotavlja popolne zaščite pred vsemi električnimi ali okoljskimi nevarnostmi.

Zaščita pred prahom in vdorom vode je še posebej pomembna, če električna oprema deluje v delavnicah, prostorih, servisnih hodnikih ali na zunanjih lokacijah. Zahtevana stopnja zaščite pred vdorom je odvisna od pogojev namestitve in stopnje izpostavljenosti. Tesnila vrat, kabelske uvodnice, vstopne odprtine, pritrdilni elementi in kakovost montaže lahko vplivajo na zaščito, ki jo doseže dokončana namestitev.

Ureditve ozemljitve in povezovanja morajo prav tako ustrezati konstrukciji ohišja in veljavnim električnim zahtevam. Kovinska ohišja lahko zahtevajo zaščitno lepljenje za ohranitev električne kontinuitete, medtem ko imajo drugi gradbeni materiali drugačne zasnove. Prenapetostna zaščita, dimenzioniranje vodnikov, izolacija, delovne razdalje in varna izolacija ostajajo bistveni deli celotnega sistema.

Toplotno upravljanje v kompaktnih distribucijskih sklopih

Ker električni sistemi postajajo vse bolj kompaktni, postaja upravljanje toplote vse pomembnejši dejavnik oblikovanja. Naprave za zaščito tokokrogov, stikalne komponente, transformatorji, napajalniki in druga oprema lahko med delovanjem proizvajajo toploto. Ko več naprav deluje znotraj omejene prostornine ohišja, lahko akumulirana toplota zviša notranje temperature.

Previsoka temperatura lahko vpliva na delovanje komponent, življenjsko dobo in stabilnost občutljive elektronske opreme. Toplotno načrtovanje mora zato upoštevati pričakovano električno obremenitev, izgube komponent, temperaturo okolice, dimenzije ohišja, položaj vgradnje in razpoložljive poti odvajanja toplote.

Prezračevalne odprtine lahko pomagajo upravljati toploto v primernih okoljih, lahko pa tudi vplivajo na zaščito pred prahom in vlago. Kjer je treba vzdrževati varstvo okolja, bodo morda potrebni alternativni pristopi upravljanja toplote. Ustrezna zasnova je odvisna od nameščenih komponent in delovnih pogojev in ne samo od formata ohišja.

Dostop do vzdrževanja in dolgoročna operativna učinkovitost

Zahteve glede vzdrževanja pogosto vplivajo na izbiro ohišja tako kot začetni stroški namestitve ali odtis. Elektrotehniki morajo identificirati vezja, pregledati povezave, zamenjati komponente in raziskati napake brez nepotrebnega oviranja. Dostopna postavitev ohišja lahko podpira te naloge in zmanjša čas, porabljen za lociranje posameznih naprav.

Jasne oznake, posodobljeni razporedi tokokrogov, diagrami ožičenja in dosledna identifikacija priključkov so pomembni za naprave vseh velikosti. Te prakse postanejo še posebej dragocene v objektih, kjer električne sisteme vzdržujejo različne ekipe ali jih spreminjajo več let. Organizirano notranje ožičenje prav tako pomaga tehnikom razumeti razmerje med vhodnimi zalogami, zaščitnimi napravami, krmilnimi vezji in povezano opremo.

TheStensko električno ohišje z enimi vratilahko podpira rutinski dostop, kjer njegov položaj in notranja razporeditev omogočata, da se vrata popolnoma odprejo in varen dostop do nameščene opreme. Načrtovanje vzdrževanja mora vključevati zadosten delovni prostor, ustrezne postopke izolacije in postavitev, ki omogoča pregled brez motenj nepovezanega ožičenja.

Standardi in preverjanje pri nizkonapetostni distribuciji

Za nizkonapetostne distribucijske sklope veljajo tehnične in varnostne zahteve, ki se razlikujejo glede na predvideno uporabo, konfiguracijo in lokacijo namestitve. Serija IEC 61439 obravnava sklope nizkonapetostnih stikalnih in krmilnih naprav, vključno z zahtevami v zvezi s konstrukcijo, tehničnimi lastnostmi in preverjanjem. IEC 61439-1 zagotavlja splošna pravila, medtem ko drugi deli obravnavajo posebne vrste sklopov in aplikacije.

Prazno ohišje in dokončan električni sklop nista enakovredna z vidika skladnosti. Skladnost je odvisna od ustrezne kategorije izdelka, nameščenih komponent, zasnove sklopa in veljavnih postopkov preverjanja. Ne bi smeli domnevati, da ohišje zagotavlja skladnost celotnega distribucijskega sistema zgolj zato, ker je v njem nameščena električna oprema.

Projektna dokumentacija, ocene komponent, upoštevanje dviga temperature, zaščitni ukrepi in navodila za namestitev prispevajo k pravilno izdelanemu sestavu. Lokalni električni predpisi in projektne specifikacije lahko uvedejo dodatne zahteve, zlasti v industrijskih objektih, javnih zgradbah in specializirani infrastrukturi.

Nadaljnja vloga stenskih ohišij

Sodobna distribucija električne energije združuje centralizirano oskrbovalno opremo z manjšimi sklopi, nameščenimi v bližini bremen in sistemov, ki jim služijo. Ta ureditev lahko izboljša organizacijo lokalnih krmilnikov in podpornih vezij, pod pogojem, da je vsaka namestitev zasnovana glede na svoje električne zahteve in delovno okolje.

TheStensko električno ohišje z enimi vratiostaja ustrezen, če je kompaktno, dostopno ohišje primerno za predvideno opremo. Njegova vloga je bolj praktična kot tehnološka: zagotavlja fizično strukturo za organiziranje in zaščito izbranih električnih komponent znotraj večje distribucijske arhitekture.

Ker se električna infrastruktura še naprej razvija, bo izbira ohišij ostala povezana z več temeljnimi inženirskimi prednostnimi nalogami: učinkovito uporabo prostora, varnim dostopom, primerno zaščito okolja, toplotno zmogljivostjo, jasno organizacijo ožičenja in vzdržljivostjo. Ti dejavniki pomagajo ugotoviti, ali format ohišja ustreza določeni namestitvi in ​​kako učinkovito je mogoče dokončan električni sistem upravljati v njegovi življenjski dobi.
