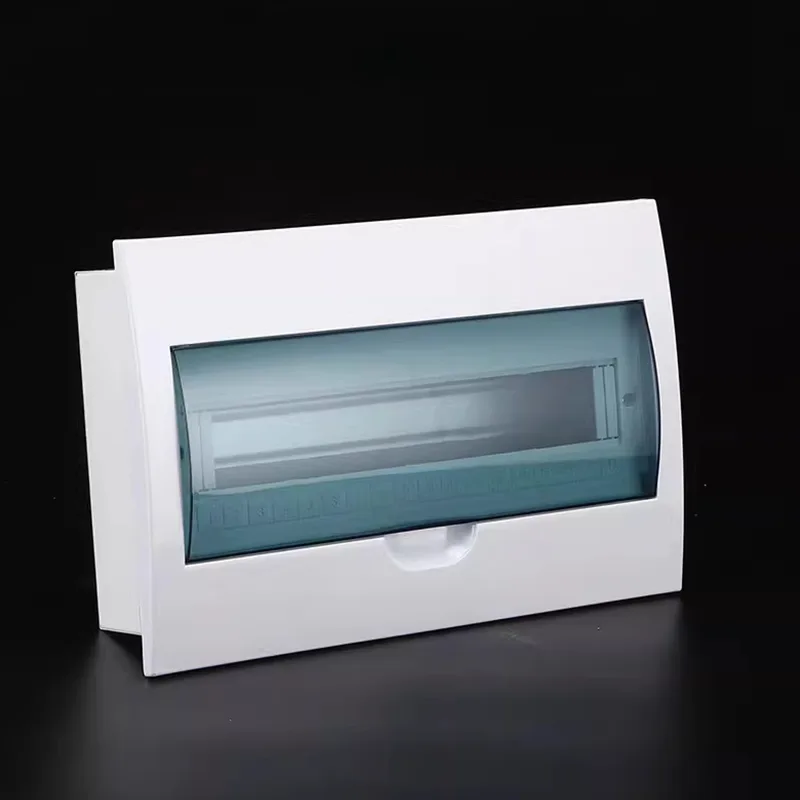

Kompaktno ohišje razdelilne omarice z več vezji

Shangming je profesionalni proizvajalec kompaktnih ohišij razdelilnih omaric z več vezji, ki ponuja neposredno prodajo v tovarni in zagotavlja prilagojene rešitve ter celovite poprodajne storitve. Ta izdelek je primeren za okolja z omejenim prostorom za namestitev, odlikuje ga kompaktna velikost in postavitev notranjega tokokroga z visoko gostoto, ki omogoča varno distribucijo električne energije z več vezji v zaprtih območjih in odpravlja potrebo po več zunanjih omaricah z enim vezjem.

Temeljne prednosti

Če želite za svoj projekt miniaturno, modularno in inteligentno distribucijo električne energije, so kompaktne večkrožne razdelilne omarice primernejše od tradicionalnih enokrožnih omaric ali velikih razdelilnih omar.

1. Prihranek prostora

Kompaktne razdelilne omarice imajo tanko zasnovo s standardno globino le 70–100 mm, ki jih je enostavno vgraditi v lahke predelne stene, zadnje plošče pohištva, ohišja opreme ali ozke električne jaške in zavzamejo minimalen prostor.

Znotraj zaprtih prostorov visoka gostota tokokrogov, ki vključuje 8–24 miniaturnih odklopnikov, prihrani več kot 60 % prostora za namestitev v primerjavi z distribucijo več omaric z enim krogom.

Po potrebi lahko prilagodimo konfiguracije, ki podpirajo vzporedno širitev, kar omogoča vodoravne kombinacije za oblikovanje večjih distribucijskih enot zmogljivosti.

2. Varnost

Ohišja razdelilnih omaric Shangming so izdelana iz visokokakovostne kovine z možnostmi pocinkanega jekla ali nerjavečega jekla 304, kar učinkovito zavira širjenje ognja.

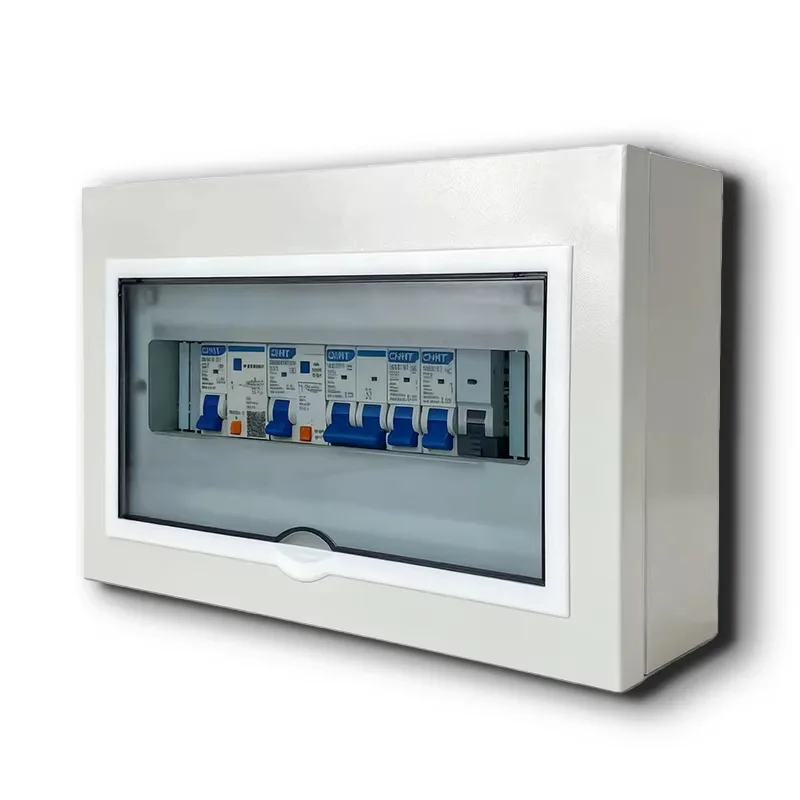

Vsako vezje je opremljeno z neodvisno zaščito pred preobremenitvijo in kratkim stikom, ki zagotavlja natančno izolacijo napake.

Široka pokritost ocene zaščite IP:

Uporaba v zaprtih prostorih: IP20–IP40, ščiti pred stikom s prsti in trdnimi tujki.

Uporaba na prostem ali v vlažnem okolju: kovinsko ohišje IP54, odporno na prah in brizganje, primerno za kopalnice, balkone, zunanje škatle za opremo itd.

3. Enostavna namestitev in vzdrževanje

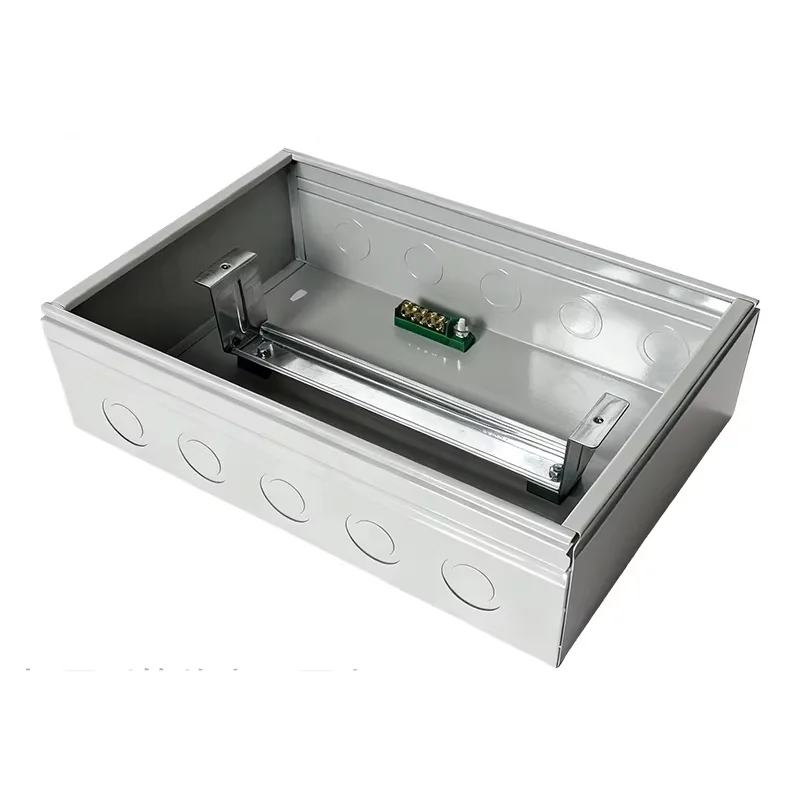

Kompaktno ohišje razdelilne omarice z več vezji je vnaprej nameščeno s standardiziranimi DIN letvami. Uporabljamo odklopnike običajnih znamk (Schneider Electric, ABB itd.) za neposredno montažo, s čimer odpravimo potrebo po vrtanju ali vijakih.

Na zgornji, spodnji in zadnji strani so na voljo izbite luknje Φ20/25 mm za večsmerni vhod in izhod kabla, ki omogočajo različne poti ožičenja.

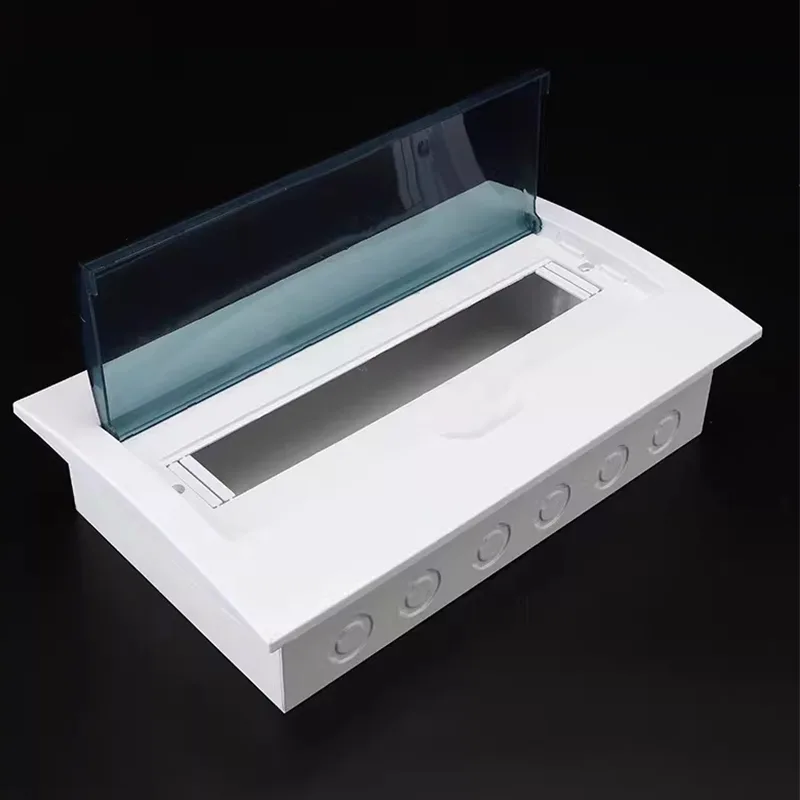

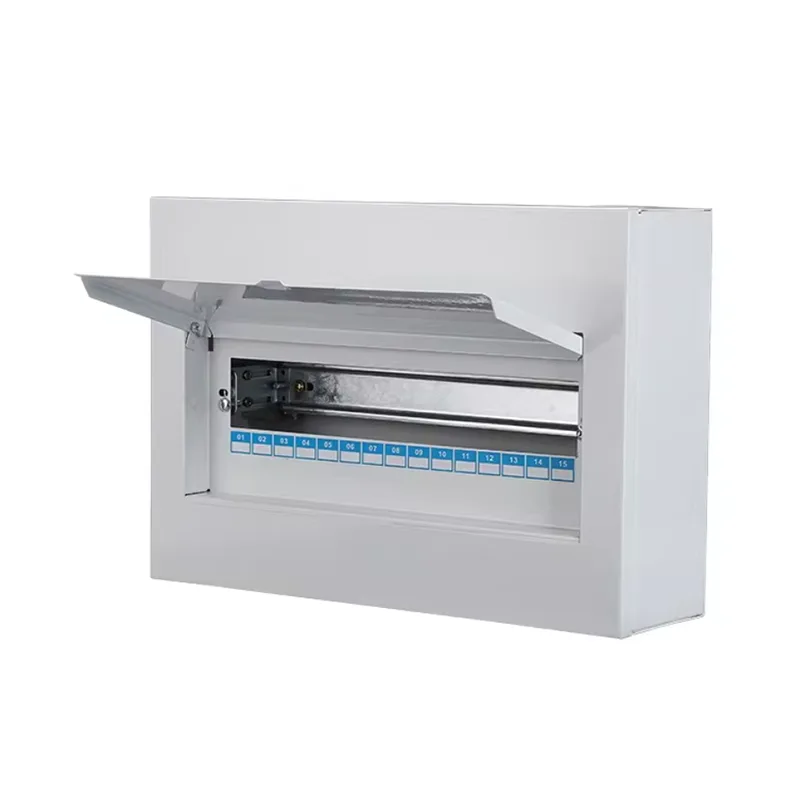

Vrata imajo zaskočno ali tečajno obliko, ki omogoča odpiranje z eno roko. Območja za označevanje tokokrogov so na notranji strani vrat ali plošče in podpirajo tiskane ali ročno napisane opombe.

4. Na voljo je popolna prilagoditev

Razpoložljivi materiali: železo, pocinkana pločevina, nerjaveče jeklo 201, nerjaveče jeklo 304.

Podpora za nestandardne velikosti: nudimo popolno prilagajanje širine, višine in globine, da se ujemajo z odprtinami za posebno opremo ali debelino zidov stavbe.

Funkcionalni moduli: Možno je vnaprej namestiti prenapetostne zaščite, pametne števce, module za daljinsko upravljanje, USB vtičnice itd.

Prilagoditev videza: podpira barvno brizganje RAL, zaključek iz brušenega nerjavečega jekla in sitotisk logotipa, ki se vključuje v vrhunske stile notranje opreme.

Kako določiti zahtevano število vezij?

Na to vprašanje se lahko srečate med izbirnim postopkom. Shangming ponuja tristopenjsko metodo začetne ocene.

1. Razdelite vezja po funkcionalnem področju

To je najbolj osnovna statistična metoda. Standardna sodobna konfiguracija običajno priporoča ločitev visokozmogljivih naprav od splošnih električnih vezij:

● Svetlobni tokokrogi: Priporočljiva sta vsaj 1-2 tokokroga, nadzorovana po območjih, da se izognete kratkemu stiku na enem območju, ki povzroči temo po vsej hiši.

● Splošne vtičnice: Dodelite glede na število sob, običajno en krog na vsakih 3-5 sob.

● Namenska visokozmogljiva vezja: To je ključnega pomena. Klimatske naprave, grelniki vode, pečice, pomivalni stroji, sušilni stroji itd., z nazivno močjo ≥1,5 kW, morajo imeti vsak neodvisen tokokrog.

● Kuhinja in kopalnica: Zaradi vlažnega okolja in zgoščenih naprav je priporočljivo namestiti ločeno vezje za diferenčni tok (RCD).

2. Izračunajte širino modula

Za merjenje zmogljivosti uporabljamo "Way" ali "Module".

1 modul = 18 mm (tj. širina enopolnega odklopnika MCB).

RCCB/RCBO: Običajno zavzema 2 modula, tj. 36 mm.

Glavno stikalo: Običajno zavzema 2-4 module.

Formula za izračun: Skupno število potrebnih modulov = (Število enopolnih stikal x 1) + (Število dvopolnih/odklopnikov na diferenčni tok x 2) + (Glavno stikalo x 2/4)

3. Načelo rezervacije 20 %

Razdelilne omarice nikoli ne napolnite popolnoma; puščanje prostora za prihodnjo širitev je industrijski standard. Torej, zakaj zapustiti prostor?

Prihodnja širitev: Ko v prihodnosti dodajate nadzor, sisteme pametnega doma ali nove naprave, vam ne bo treba zamenjati celotne škatle.

Prostor za odvajanje toplote: v kompaktni škatli z več vezji rezervirani prostor pomaga pri konvekciji zraka, kar zmanjšuje tveganje sprožitve odklopnikov zaradi pregrevanja.

Priporočilo: Če izračunate, da potrebujete 10 vezij, izberite omarico z 12 vezji; če izračunate, da potrebujete 18 vezij, izberite škatlo s 24 vezji.

Referenčna tabela tipičnega scenarija

Shangming Electric podpira vašo natančno izbiro modela. Nudimo:

Brezplačno svetovanje o postavitvi tokokroga: pošljite nam svoj seznam opreme in priporočili vam bomo ustrezne modele ohišij.

Več modularnih kombinacij: standardne velikosti vključujejo 12, 18, 24 in 36 modulov; podprta je tudi nestandardna prilagoditev.

Vnaprej nameščena letev DIN + možnost odklopnika: vnaprej sestavljeno v skladu z vašim načrtom vezja, pripravljeno za uporabo ob prihodu.
